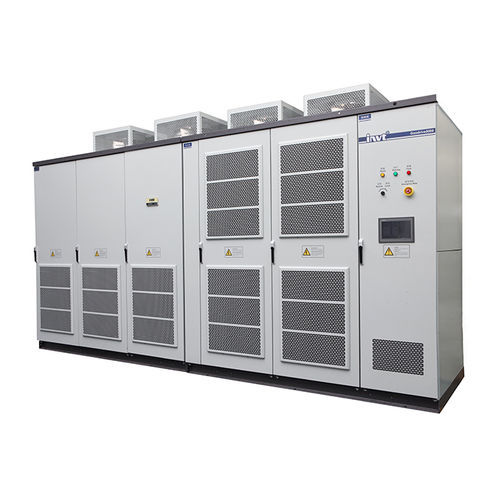

GD5000系列矢量高压变频器是深圳市英威腾电气股份有限公司自主研发、设计、生产的第二代高压变频调速装置,系统采用了主流的功率单元串联技术,以DSP+ARM+FPGA三核处理器为控制核心,集成了电机矢量控制算法,具有控制精度高,响应速度快,低频大转矩等特点,十分适用于高压异步电机和同步电机节能调速以及工艺改善,已经广泛应用于风机、泵、压缩机、皮带机、提升机等负载。
● 三种电机控制技术
●驱动两种电机
● 四象限驱动技术(四象限变频器)
功率单元使用IGBT进行整流,实现能量双向流动,节能环保;
具有100%全功率的能量回馈能力;
● LVRT低电压穿越技术
宽范围电压抗扰能力:系统具有AVR(电压自动调节)功能,满足严苛的电网环境;
85%-110% 满载输出
65%-85% 降额输出
110%-120% 降额输出
瞬停不停:用户高压母线在允许时间(0~5s)内掉电,系统不停机,电压恢复时0.1~1s内可实现自启动至设定值;
● 全频段转速追踪
在未知电机运行状态的情况下启动变频器,系统能精准追踪电机当前的转速与方向,并控制输出相匹配的电压,实现飞车启动,减小对电网的冲击;
● 优异的低频控制技术
先进的死区补偿技术,低频波形好;优化的低频抑制震荡算法,不会引起电机共振。
● 双频制动技术
通过在输出电压上叠加反向的高频分量,产生强大的制动力矩,大幅减少电机减速时间,适用于对负载制动要求较高的工艺场合;
● 单元旁路技术
同级旁路:当某个单元失效后,系统自动旁路每相对应单元,适用于可降额运行的场合;
中性点偏移旁路:只旁路失效单元,电压输出能力高,现场适应能力强,适用于比较极端的情况;
● 丰富的总线接口
提供丰富的现场总线协议以及选配卡,方便与用户的DCS系统相连,实现设备集中化监控和管理;
● 物联网监控方案
远程参数设置,故障分析,维护管理;
支持GPRS定位及语音视频;
高并发服务器架构设计;
数据采集灵活性高,多样化终端设备接入;
