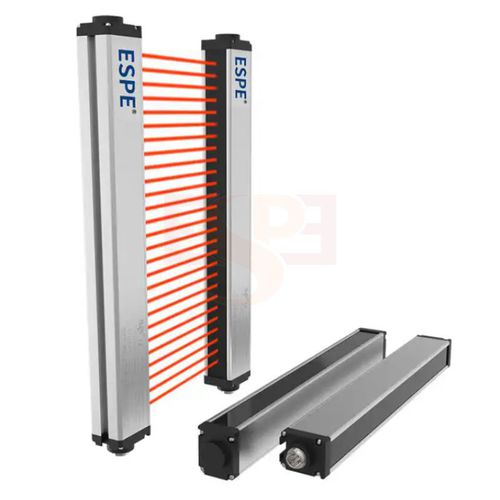

测量光幕 ESCL series

多束路障式红外

特点 1.提供 RS485 或 RS232 通信功能，采用标准 Modbus 与上位机通信。 2.模拟量输出，0~5 V/ 0~10 V/ 4~20 mA。 3.适用于检测或测量。 4.超长检测距离，易于正确对准。 5.精度高，性能好。 1.工作原理 ESCL 系列测量和检测光幕由发射器和接收器组成。发射器将光直接发射到接收器，形成光幕系统。当不透明物体进入光幕感应区域时，部分光束会被打断，导致接收器无法接收到应有的光线。ESCL 系列测量和检测光幕采用同步扫描技术来识别中断的通道。 首先，发射器通道发射光脉冲，相应的接收器接收光脉冲。接收结束后，它将开始扫描下一个通道，直到完成所有扫描。当一个扫描周期结束时，系统将记录哪个通道的光线通过，哪个通道的光线中断，然后根据系统定义输出信号。信号可以是模拟量信号，也可以是数字量信号。 2.控制输出方式 a.通断输出：NPN 输出。 b.可使用内部（或外部）调节开关或遥控器来设定特定的光束中断次数，只有在这些光束中断时，光幕才会输出信号。 c.当应用于空隙检测时，只有当任何或更多光束通过时才会输出信号。
