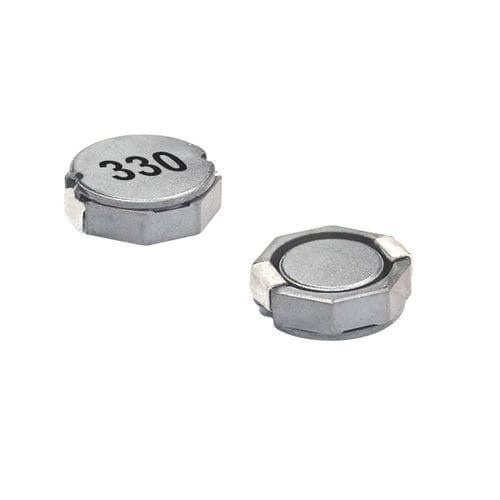

铁氧体磁心电感器 SPDR8D28 series

磁性功率屏蔽

■ 超薄型，磁性屏蔽结构。 ■ 无铅产品，符合RoHS标准。 ■ 载带包装，适用于回流焊SMT工艺。 ■ 广泛应用于升降压转化器，笔记本电脑，显示器，电脑及其外围设备等。 ■ 工作温度：-40℃ ～ +125℃ (包含线圈发热) 。 注释 ■ 所有数据基于环境温度25℃条件下测试。 ■ 电感测试条件为100KHz,0.1V。 ■ 饱和电流：电感值下降其初始值的20%时所加载的实际直流电流值。 ■ 温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=25℃)。 ■ 特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。 ■ 请务必在最终应用时，验证产品发热状况。 保存 ■ 产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。 ■ 如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。 ■ 产品储存期不建议超过 12 个月，在其他影响下，端子可能会氧化，导致焊接性差。 ■ 请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。 ■ 请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。 ■ 手上的油脂会导致可焊性降低，应避免用手直接接触端子。
