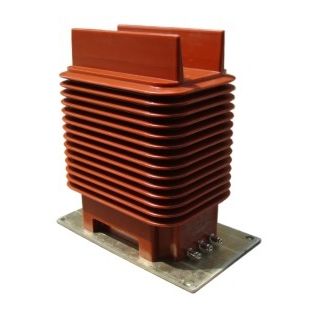

电流互感器 CYECVT1-36N

测量电压用于操控

本产品根据IEC60044-8、GB/T20840.8-2007和IEC60044-7、GB/T20840.7-2007标准设计，并提供客户特殊设计服务。该系列仪表采用LPCT和罗格维斯基线圈测量圈内电流，用电阻分压器测量电压。安装在10kV以下的高紧张电压的任何开关柜中，与电气仪表、数字测量和保护设备兼容，能同时进行测量、控制、保护和数据传输等多种功能。 主要技术参数 1、额定一次电压：35/√3kV 2、额定一次电流：50-1500A 3、额定二次输出电压：4V ECT：4V（测量），200mV（保护）。 EVT：3.5/√3V、3.25/√3V或6.5/√3V 4.额定负载。>10kΩ(ECT)。>1MΩ(EVT) 5、额定数字输出：0x2D41（测量），0x01CF（保护）。 6、测量绕组精度：0.2（ECT），0.2（EVT）。 7、保护绕组精度：5TPE（ECT）、3P（EVT）。 8、额定频率：50Hz 9、额定绝缘等级：40.5/95/200kV 10、额定短时热电流：50-200：150Ipr，300-1500A：31.5kA/1S 11、额定动态电流：50-200A：375Ipr，300-1500A：80kA 12、环境温度：-5℃-40℃(室内) 13、环境湿度：≤RH95%(25℃) 14、海拔高度：≤2000米(定制设计) 15、安装地点：室内
