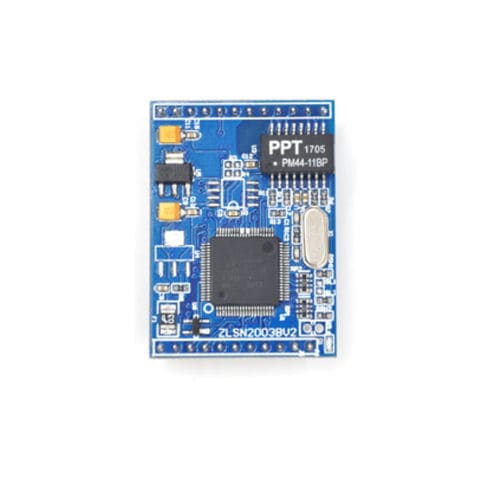

功率变换器 ZLSN2003B

UARTTTL串口转以太网

ZLSN2003B是一款通过串口（TTL电平UART）连接以太网（TCP/IP）的嵌入式模块。可以透明地将串口数据和TCP/UDP数据之间进行转换。它采用了上海卓岚最新一代的ZLAN1003单芯片方案，具备：30个TCP连接、DNS、DHCP、网页自定义下载等多种功能。2003B模块内部已经集成网络变压器，网口引脚直接接网线即可。 和ZLSN2003S相比，两者都采用ZLAN1003单芯片设计，但是ZLSN2003B体积较大，具有更多可扩展引脚，且已经集成了网络变压器外围电路简单。 和ZLSN2002相比，两者采用相同的管脚分布，但是ZLSN2003B的功能更加多，包括网页下载、程序通过网口升级等。可用于ZLSN2002的升级换代。但是注意替换ZLSN2002时请选择5V的ZLSN2003B-5V型号。 另外2003B默认供电为3.3V，也可以提供5V模块，型号为ZLSN2003B-5V。如果为了降低功耗，可以选择-L的ZLSN2003BL版本，功耗可以降低1/3，但是高波特率只支持到34800bps（不过高波特率中支持76800bps）。 ZLSN2003B内部运行了卓岚具有自主知识产权的协议栈，保证了产品的运行的稳定性。在硬件方面具有零下40度到85度的工业级工作温度范围。ZLSN2003B内部具有ZLAN1003芯片所具有的远程网络程序安装功能，可以在固件上安装各种定制化的应用程序，方便实现个性化的设计。ZLSN2003B的高集成度、方便性、高性价比、稳定性，可以让电子系统方便地实现网络化地接入。 ZLSN2003B采用双排插针的结构。只要连接电源、GND、串口收发、网口4根线即可使用。其中网口4根线直接可以连接到外部网线。 特点 在数据稳定性上ZLSN2003B可以支持在115200bps的波特率下双向传输大数据量，不会丢失一个字节。可全年、全天候工作。支持工业级温度范围。 支持在线网络升级固件程序安装特定功能，用户可以从卓岚公司获得软件升级工具和升级firmware，可自行升级到最高版本。 使用配置的ZLVircom工具可以搜索、管理局域网内（支持跨网段搜索）、Internet上的ZLSN2003B模块。可一键式配置模块的所有参数。设备配置、管理非常方便。可以用ZLSN2003B的串口设置其所有参数，命令格式类似AT命令，且可直接控制、读取其运行状态。
