功率变换器 ZLSN2002

串口转以太网高流速快速

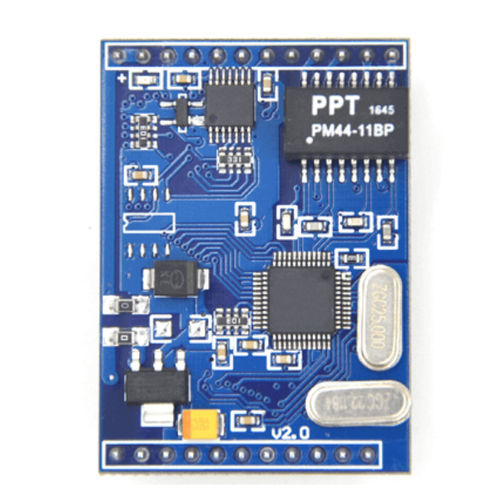

ZLSN2002是23针的双排结构的模块，大小只有31.75 × 44.45mm，可集成到用户PCB电路上。ZLSN2002具有全双工、不间断发送的功能（115200波特率下，双向不间断同时传输大批量数据而不丢失一字节），具有稳定的性能和适中的价格。用户只需要将其引脚和单片机串口相连接，则串口发送的数据立即发送到网络上，网络接收的数据也立即会通过串口发送给单片机。 ZLSN2002有2排单排针，分别为11针和12针，通过排针接插到用户电路板。其中就包含了和单片机接口的2根TTL型的串口线。其中提供了4根以太网网线接口，可连接网线。再给ZLSN2002提供5V的电源和GND即可实现串口和网口的双向转发。K---》ZLSN2002H支持921.6K最高波特率。 ZLSN2002嵌入式联网模块内部已经嵌入了网络变压器，这样用户只需要将网络引脚和RJ45网口相连接，串口引脚和用户MCU串口连接即可。 和ZLSN2001相比，ZLSN2002具有速度更快，ZLSN2002-3.3V支持3.3V的特点。另外功耗电流上ZLSN2002高一些，ZLSN2002为100mA，而ZLSN2001则为30mA左右。ZLSN2002的管脚兼容ZLSN2001。 在默认情况下ZLSN2002提供以太网透明传输功能。即串口数据透明转化为TCP协议的应用层数据，反之亦然。ZLSN2002提供TCP服务器、TCP客户端、UDP、UDP组播4种工作模式，可依据用户的上位机软件/设备来确定。 在性能上，ZLSN2002能够适应工业级的温度范围，适应各种复杂电压环境。在网络上能够适应在高负荷的网络环境下正常、快速运行。保证TCP传输数据的零丢包。 在功能上，ZLSN2002功能全面，作为服务器时支持10个同时TCP连接，支持无数据重启等特色功能。 ZLSN2002广泛地应用于安防监控、智能电网、工厂自动化、能源环境检测、智能化交通等领域。让您的系统从串口立即升级为网口，让你的设备立即增加网络功能。 特点 通过内嵌Web服务器可配置其网络参数、串口参数、登录口令等。 Web服务器支持密码登录，以防止随意修改。 支持跨网关：能够将串口服务器和任何Internet上有公网IP的主机连接。 支持1200～460800波特率。 支持9位数据发送功能：第9位可以为无、奇校验、偶校验、1、0，五种方式方便在485通信中区分数据帧和地址帧。 ZLVirCom配置工具可在网络上自动寻找NETCOM设备联网服务器。 支持虚拟串口。 支持数据写保护，防止随意篡改。 支持默认配置启动。 LINK引脚连接指示。 硬件流控CTS/RTS。 1KV网络浪涌保护。
