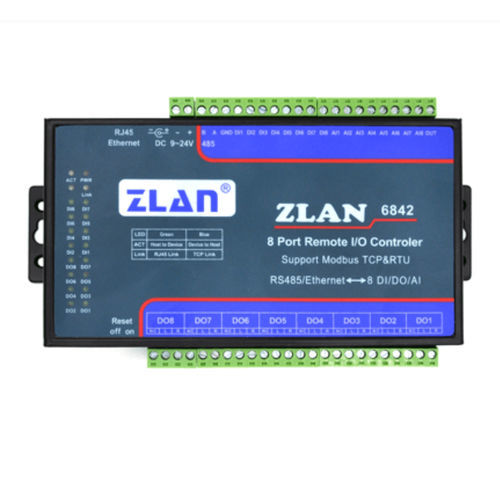

数字I/O模块 ZLAN6842

模拟以太网ModBUS RTU

ZLAN6842、ZLAN6802、ZLAN6844是继ZLAN6042之后上海卓岚信息科技有限公司推出的8路远程IO控制器。其控制的路数从6042 的4路扩展到8路，含有8路DI、8路DO，8路AI输入。其中DI支持干节点和湿节点，带光耦隔离；DO为继电器输出，具有5A 250VAC或5A 30VDC的控制能力；AI输入中的前4路支持0～5V电压量输入，后4路支持4～20mA电流量输入，精度10位。ZLAN6842、ZLAN6802、ZLAN6844分别支持以太网、RS485、Wifi这3种形式的通信方式。 ZLAN6842：这是一款使用以太网进行控制的IO控制器，通常采用的通信协议为Modbus TCP协议，此时模块的转化协议选择为Modbus TCP转RTU，DI、DO、AI分别对应不同的寄存器。如果希望通过Modbus RTU协议进行控制也是可以的，此时将模块的转化协议设置为“无”，通过TCP发送Modbus RTU协议即可进行控制。该款产品可以方便、可靠的通过以太网对开关量进行采集、对继电器进行控制、对传感器进行采集。 ZLAN6802：这是一款使用RS485总线进行控制的IO控制器。和ZLAN6842相比，它只支持Modbus RTU协议，但是它成本低，适合通过RS485总线进行控制继电器、采集开关量和模拟量。默认波特率为9600bps，波特率也可以设置。 ZLAN6844：6844和6842相比增加WIFI接口，这样可以省去了网线连接的麻烦。同时它也具有以太网接口。WIFI可以作为AP也可以作为STA方式连接路由器。 ZLAN6844N：和6844相比，此款产品增加了P2P功能。也就是可以借助卓岚的P2P技术，在任何地方都可以通过ZLVircom或者手机P2P软件实现对远程继电器的控制、开关量采集、模拟量采集。 特点 路数字量输入，同时兼容无源开关量（干节点）、有源电平（湿节点）。 路模拟量输入，包括：电流输入：如4~20mA、电压输入：如0~5V,0~10V、电阻：如0~10k或电阻型的温湿度传感器等 路数字量输出，输出类型为继电器输出（5A@AC250V/DC30V） 以太网、Wifi接口的产品支持网络搜索、配置。配备Windows虚拟串口&设备管理工具ZLVircom，支持虚拟串口，并可以一键式搜索，修改参数。 8路开关量输入状态和8路开关量输出状态都有独立指示灯显示，可以通过指示灯立即了解开关的输入输出状态。 提供通过RS485或者TCP/IP控制演示软件RemoteIO，可以演示对设备IO控制和AI数据采集。 可提供完整的RS485控制指令和Modbus TCP指令，方便工程师集成开发。
