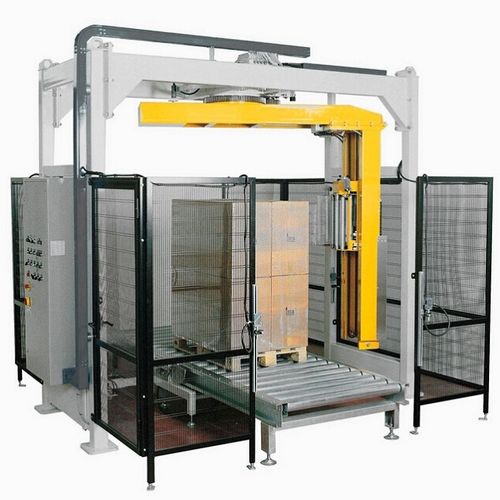

旋转机械臂式缠绕机 RAS100

自动货盘拉伸膜

输送线将托盘移动到旋转臂下方。应用顶盖的装置向下移动到托盘、卷轴和切割顶盖材料的水平。该膜被施加，并且该装置返回到其初始位置。稳定器板下降直到它与负载接触。薄膜的紧固由臂自动完成。旋转臂开始在托盘周围应用塑料薄膜。卷筒保持架定期向上移动，使托盘螺旋缠绕。 自动旋转臂托盘包装机由PLC系统控制，包括主机、旋转臂、胶片托架、输送机、护栏和控制面板，旋转臂可通过工作操作围绕负载工作，易于装卸。当装载在传送带上时，它将自动移动到包装站，然后手臂开始自动旋转。包裹后，负载移动到下一站。 技术参数 工作模式：自动 包装速度： 10-30托/小时 转盘转速: 10-14 转/分钟 速度由变频器控制 包装物最大尺寸 OD:1400mmx Width: 1400mm 膜卷参数 Thickness 0.25mm, width 500mm, weight 15kg 包装方式：顶部、中间、底部缠绕，缠绕层数可从0-99层调整 膜架系统 膜卷参数: 500mm width x 76mm dia. 张力控制: 由独立电机控制（可变） 多重保护装置保护操作人员安全 （如图片中的白圈是防撞保护装置） 机械手 气动薄膜切割和擦拭系统 夹膜装置: 切刀 自动夹持装置为下一次包装做准备 切割方法，加热丝 传感器&PLC程序控制器 该装置使机器自动和无人操作 擦拭系统：软刷将薄膜完美地贴在托盘上 PLC控制系统 控制器:：PLC 操作界面：独立按钮 高度感应：光电感应 包装设置：重新包装功能，覆盖和重叠调整 包装计数器：独立的顶部和底部 循环计数器：总循环计数器和可重新设置计数器 急停装置：红色按钮 电断器：可锁定 电子围栏：欧标 可以设置特殊的包装位置（顶部、中间和底部） 转盘位置自动复位 转盘转速可变，由变频器控制. 输送线 最大载重： 4T 长度（进料输送线&出料输送线）:1.5m 重型结构钢框架结构。 不同的辊道直径和滚子间距可用于不同的应用场合 传送速度: 约12米/分钟（可调） 托盘传感和测序的光电 电源 电压: 420 AC, 3 phase 5 wires, 60 Hz. (可调) 供气情况: 6-8kgf/cm² (清洁干净空气) 结构 加固型结构、轻型旋转臂设计 启动和停止模式：软启动和停止 机器重量：约1500千克 机器尺寸：约12立方 结构：加固、加重型 颜色：蓝色/黄色 膜架速度: 2.9米/分钟 输送线电机功率: 0.40kw 在托盘的上部，顶盖的边缘被集成到包装中。根据所选择的程序，包装可以在卷轴保持架的向下运动期间继续。密封臂密封托盘上薄膜的末端并将其切割。将稳定器板抬起，取出托盘。
