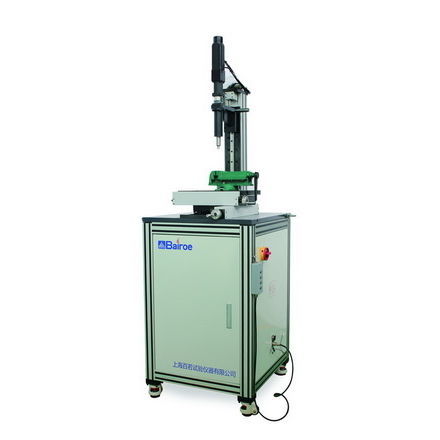

半自动试验机 NJW-80

螺钉用于螺栓

NJW-100型多功能螺栓模拟装配试验机主要用于实验室进行螺栓装配的模拟试验，针对不同装配方法获得扭矩与转角关系曲线，从而进一步分析装配工艺的合理性。此外，该试验机还可以进行超短螺栓的装配试验，涂胶螺栓的拧入、拧出试验以及防松螺母的拧入、拧出试验。 该系列试验机为定制专用机，主要由主机，螺栓拧紧系统、工装、控制单元及软件组成。满足GB/T3098.1-2010、GB/T3098.9-2010、GB/T16823.2-2010、GB/T16823.3-2010、ISO16047-2008等标准的部分测试要求。设定好装配工艺后，采用螺栓拧紧机对被测螺栓按设定的参数施加装配扭矩，使被联接件实现紧固联接。 该试验机能同时进行总扭矩、转角的测量，绘制总扭矩、角度、测量时间之间的关系曲线，并可以在图中得出任何一点的装配扭矩与角度、测量时间等数值，自动记录各种测试结果及特性曲线。 该试验机有两种基本配置：一是采用同主机厂相一致的螺栓拧紧机（瑞典阿特拉斯或日本DDK）加载稳定、准确，平稳无爬行，空载调整快捷，高速低噪声。测控系统采用拧紧机所配的TC-4000-P-ES控制器，并且采用DDK软件；二是采用日本安川伺服电机、台湾品宏伺服行星减速机以及百若研发的拖动系统，并配合国内首创的全能模块式TestLive计算机试验软件，确保整个系统的运行稳定、测量准确、试验可靠。 产品型号 NJW-100 最大总扭矩 100Nm 转速 30~50r/min 可测螺纹规格 12.9级及以下 M5-M12 扭矩测量范围 2%～100%F.S. 扭矩示值准确度 ±1% 扭矩分辨率 ±180000码，全程分辨率不变 转角示值准确度 ±1% 转角测量分辨率 0.0003° 扭转头扭转最高速度 100r/min 扭转速度示值准确度 ±0.5% 扭转方向 正、反两个方向 紧固件或被测件安装空间 300mm 主机尺寸（长×宽×高） 600×500×1500 电源 AC220V±10%50Hz
