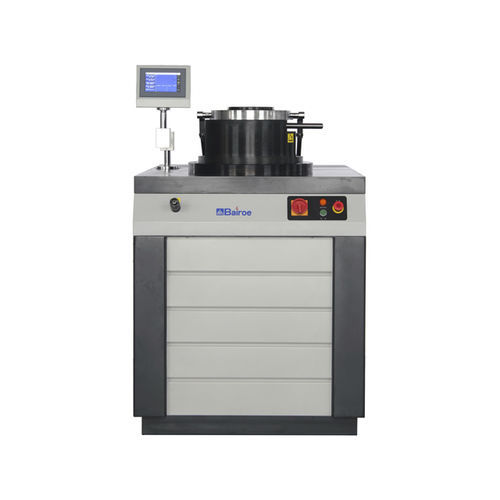

延展性试验机 BTP-300

自动材料

BTP-300屏显自动杯突试验机主要用于板材的延展性检测，为金属薄板的工艺性试验。主机采用液压夹紧、伺服冲压，冲压速度可预先设定。杯突夹具装卸试样方便，试样送入后，按自动按钮即可完成夹紧、冲压。试样出现裂纹自动停车，并且易于观察裂纹。有峰值记忆功能，最大冲压力、变形高度自动记忆。变形深度、冲压力采用LCD显示屏显示，按键操作，可预先设定变形深度。 该试验机采用伺服电机带动减速机，夹紧时通过同步传动组件，带动伺服冲压系统同步向上，然后夹紧系统发讯，冲压系统自动冲压，测量系统同步自动测量板材变性值，当试样出现裂纹时，测量系统自动显示杯突值。杯突夹具为敞开式结构，便于观察板材是否出现裂纹。杯突夹具压模结构采用球窝自动调心结构，以保证试样夹紧时试样夹紧力受力均匀。可增配摄像装置，以便更准确的判断裂纹产生的瞬间。 产品符合GB/T4156-2007标准。 功能特点： 具有定深冲压、定荷冲压功能； 采用FPGA芯片，高达100M处理速度，确保不丢失每一瞬间实时数据； 实时并行数据采集与处理，控制稳定、高效； 专用差分电路，电源与外围接口全隔离设计，抗干扰能力强； 高精度数字位移装置连接FPGA，内部硬件计数，数据准确可靠； 双路24位高精度A/D采集，冲压负荷、夹紧力分辨率和准确度更高； 7寸TFT工业真彩触摸屏，图形美观，操作简捷； 电气设计满足EMC安全标准要求； 具有限位保护、满量程过载保护功能。
