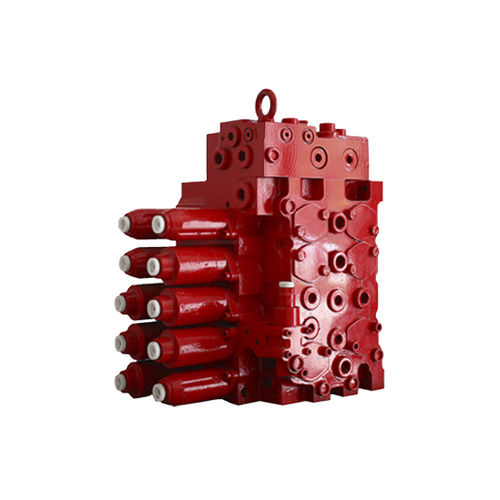

球心截止阀门 HLMX

液压控制直线型

特点及应用 1、系统采用并联油路，各执行机构可以单独工作，也可以同时动作。 2、工作时，各回路单向阀可以防止油液倒流，中位时，二次溢流阀可以防止气穴并保持住负荷。 3、斗杆回路可以单独或复合供油，单独供油时可以精确控制斗杆动作，复合供油时可使斗杆油缸快速收回，防止产生气穴。 4、特殊机能：直线行走、回转优先、铲斗合流、斗杆锁定、斗杆再生、斗杆快速动作。 5、备用阀可添加抓斗、破碎锤等。 应用 HLMX15R多路控制阀主要配套于20～22吨级液压挖掘机，用于控制挖掘机动臂、斗杆、铲斗、行走及回转等动作，完成挖掘机的动臂升降、斗杆伸收、铲斗挖卸、上车回转及下车行走等。 该多路阀采用四联换向阀（右）和五联换向阀（左）为一体的组合结构，其中动臂和斗杆油缸各采用两个换向阀控制，可以实现多种工作速度。主泵1（前泵）压力油供给左行走、回转、动臂2、斗杆1；主泵2（后泵）压力油供给右行走、备用装置、动臂1、铲斗和斗杆2。
