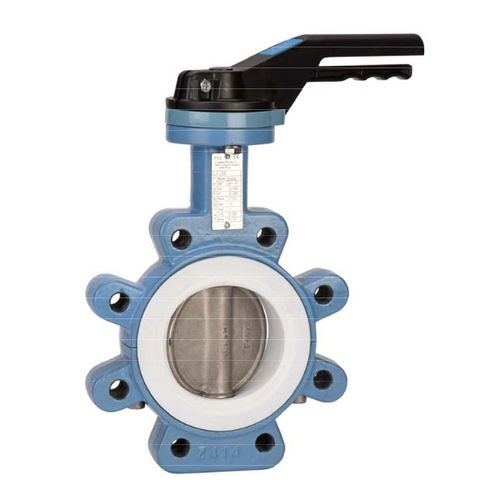

蝶阀 1166 series

手动用于酸吊耳

该装置是一种凸耳式阀门，其特点是细长的颈部和全交叉阀杆，为使用提供了隔离，便于使用。它包含一个ISO 5211安装垫。虽然ISO PN16或ISO PN20 ANS1150法兰也可按要求提供，但其内柱塞为ISO Pn10。 该装置有一个可拆卸的底座，使用的不锈钢圆盘最高可达DN100。它适用于各种圆盘，包括DN200，可覆盖杠杆上的9个锁定位置。DN250至300的盘片可以在所有位置上停止，但不能锁定。 其他圆盘有DN125至300球墨铸铁环氧涂层圆盘和球墨铸铁瑞尔桑涂层圆盘+/-300。此外，它的本体涂有250-300微米厚度一致性的RAL 5024涂层。 規格 ; - 长颈部，便于隔离。 - ISO 5211安装垫 - 凸耳类型（DN200至DN1400的加强型凸耳）。 - 在DN32/40至150的PN1Û/16法兰之间。PN10以上 - 法兰之间PN16或150级(PN20)可根据要求提供。 - 全程穿越干线 - 可拆卸的EPDM座椅 - DN100以下的不锈钢材质 - 球墨铸铁DDS，黑色NLSAN涂层+/- 300 p，超过DN100。 - 9个位置的杠杆，最高可锁定到DN200，在所有位置停止，但在DN250至300之间不可锁定。 - Rilsan涂层的主体颜色为RAL 5024.250-300微米厚度。 - 茎部延长75毫米长（可选）。 - 方形杠杆30x30毫米，用于特殊钥匙（可选）。
