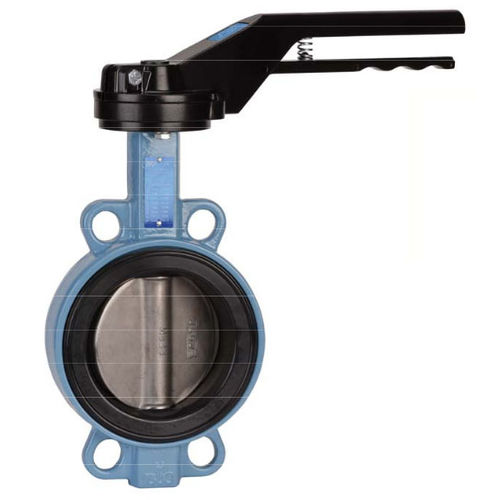

蝶阀 1147 series

杠杆隔离晶片

该阀的阀杆延伸长度为75毫米，方形杠杆的尺寸为30x30毫米，用于特殊的钥匙。它是一种晶片型阀门，其特点是颈部较长，便于隔离。DN 40-300 1147系列具有全交叉阀杆和可拆卸的丁腈羧基阀座。它配有一个9位的杠杆，带锁紧装置，最高可达DN200，并配有一个环氧树脂涂层的球墨铸铁盘。该阀由DN100以下的不锈钢盘组成，厚度为250-300微米，阀体颜色为RAL 5024。 規格 ; - 长颈部，便于隔离。 - ISO 5211安装垫 - 晶片型 - 在PN1Û/16法兰之间，DN32/40至400，150级(PN20)，DN40至400(根据要求)。 - 从DN45Û到DN1400的PN10法兰之间。 - 全程穿越干线 - 可拆卸的EPDM座椅 - DN100以下的不锈钢材质 - 球墨铸铁DDS，黑色NLSAN涂层+/- 300 p，超过DN100。 - 9个位置的杠杆，最高可锁定到DN200，在所有位置停止，但在DN250至300之间不可锁定。 - Rilsan涂层的主体颜色为RAL 5024.250-300微米厚度。 - 茎部延长75毫米长（可选）。 - 方形杠杆30x30毫米，用于特殊钥匙（可选）。 用途： -液体：冷水和热水。 - 液体：冷水和热水，饮用水。 - 最低和最高温度Ts :从-20℃到+110℃ - 最大压力Ps：16巴至DN300，10巴以上（见第5页图表）。
