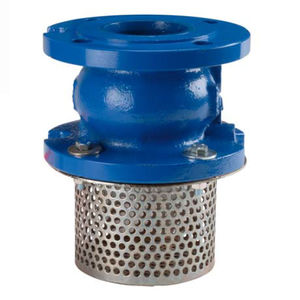

碟式止回阀 368 series

法兰用于水不锈钢

该产品包含一个不锈钢弹簧，允许它旋转到不同的位置。它有ISO PN10/16至DN150的法兰和ISO PN16至DN200至DN300的法兰。它还有一个6毫米网眼的钢制滤网篮，以及一个防止圆盘堵塞的青铜套。 其设计包括防腐蚀环氧树脂，其内部和外部都有蓝色油漆。根据客户要求，可对其瓶盖进行钻孔，以检查其厚度。此外，其最小背压为0.2巴。 规格; - 由于采用了不锈钢喷头，可以实现所有的位置。 - 遵守机身上箭头指示的流动方向。 - PN10/16至DN150。PN16从DN200到DN300。PN10以上 - 带钢制绞盘和6毫米网眼（参考363）。 - 由于气缸内部设计，头部损失较小。 - RAL 5017.100厚度的内、外防腐环氧树脂。 - 青铜衬套，以避免疾病的堵塞。 - 旁路或检查厚度时，可根据要求钻孔。 - 为更好的流体力学而设计的盘。 - 无声解决方案 - 最小背压紧度：0.2巴。 使用： - 供水 - 最低温度Ts 10°C - 最高温度Ts：♦ 120°C。 - 最大压力Ps：16巴至DN300.10巴以上。 幅度 - 法兰PN1Q/16，DN50至DN150。PN16从DN200到DN300，PN10从DN350到600。366 - 法兰式PN1Q/16从DN50到DN150，PN16从DN200到DN300，带钢制绞盘。363
