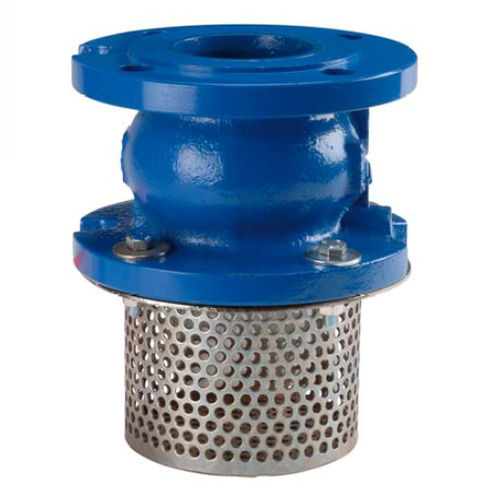

碟式止回阀 363 series

法兰用于水不锈钢

本产品由于采用不锈钢弹簧，可以在各个位置连接，由于内部采用圆柱形设计，水头损失较小。它配有钢制滤网篮和一个尺寸为6毫米的金属网。它的法兰是R.F.ISO PN10/16至DN150，ISO PN16从DN200至DN300，ISO PN10以上。 它的机身厚度为100٣，内外两面采用防腐环氧树脂，并涂有蓝色油漆。此外，它还配备了一个青铜衬套，以防止圆盘的堵塞，该衬套的设计是为了更好的流体力学质量。严密性的最小背压为0.2巴。阀体上的箭头表示流向。 规格; - 由于采用了不锈钢喷头，可以实现所有的位置。 - 遵守机身上箭头指示的流动方向。 - PN10/16至DN150。PN16从DN200到DN300。PN10以上 - 带钢制绞盘和6毫米网眼（参考363）。 - 由于气缸内部设计，头部损失较小。 - RAL 5017.100厚度的内、外防腐环氧树脂。 - 青铜衬套，避免堵塞病灶。 - 旁路或检查厚度时，可根据要求钻孔。 - 为更好的流体力学而设计的盘。 - 无声解决方案 - 最小背压紧度：0.2巴。 使用： - 供水 - 最低温度Ts 10°C - 最高温度Ts：♦ 120°C。 - 最大压力Ps：16巴至DN300.10巴以上。 幅度 - 法兰PN1Q/16，DN50至DN150。PN16从DN200到DN300，PN10从DN350到600。366 - 法兰式PN1Q/16从DN50到DN150，PN16从DN200到DN300，带钢制绞盘。363
