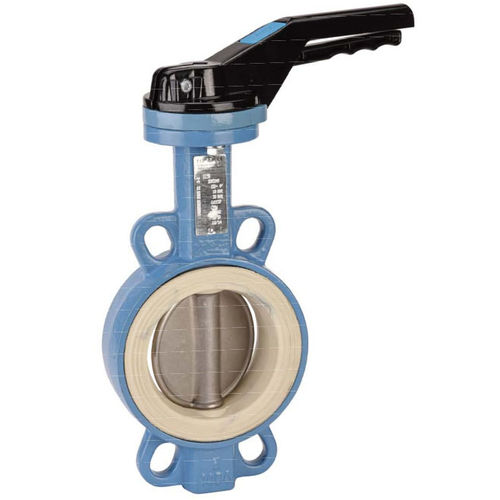

蝶阀 1156 series

杠杆隔离用于油

1156系列是由Sferaco公司生产的，是一种集成了长颈部的晶片型蝶阀，用于隔离。 该装置还集成了一个ISO 5211安装垫。阀体采用瑞尔桑涂层，厚度从250微米到300微米不等。法兰之间有DN32/40至400的ISO PN10/16和DN40至400的ISO PN20 ANSI150。 它还有一个完整的交叉阀杆，一个可拆卸的阀座，一个杠杆有多达9个位置的锁定装置，最高可达DN200，但从DN250到DN300不会锁定。1156系列的最大压力容量可达16巴。可以选择将阀杆延长到75毫米的长度。 規格 ; - 长颈部，便于隔离。 - ISO 5211安装垫 - 晶片型 - 在PN1Û/16法兰之间，DN32/40至400，150级(PN20)，DN40至400(根据要求)。 - 从DN45Û到DN1400的PN10法兰之间。 - 全程穿越干线 - 可拆卸的EPDM座椅 - DN100以下的不锈钢材质 - 球墨铸铁DDS，黑色NLSAN涂层+/- 300 p，超过DN100。 - 9个位置的杠杆，最高可锁定到DN200，在所有位置停止，但在DN250至300之间不可锁定。 - Rilsan涂层的主体颜色为RAL 5024.250-300微米厚度。 - 茎部延长75毫米长（可选）。 - 方形杠杆30x30毫米，用于特殊钥匙（可选）。 用途： -液体：冷水和热水。 - 液体：冷水和热水，饮用水。 - 最低和最高温度Ts :从-20℃到+110℃ - 最大压力Ps：16巴至DN300，10巴以上（见第5页图表）。
