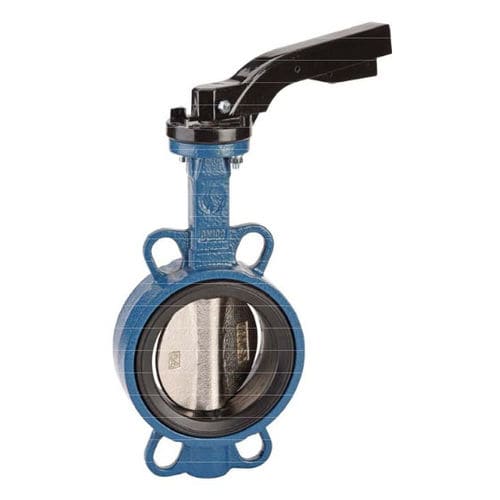

蝶阀 1121 series

杠杆隔离用于水

1121系列对夹式蝶阀是为特殊隔离目的而设计的加长颈部尺寸。它采用ISO 5211安装垫，以及ISO PN 10/16和ISO PN20 ANSI150法兰设计。该组件集成了完整的交叉阀杆、双聚四氟乙烯垫片和硫化丁腈橡胶弹性环。采用了杠杆式接头，其锁定方案允许10种不同的对位。 规格; - 长颈部，便于隔离 - ISO 5211安装垫 - 晶片型 - PN6从DN40到150和DN300的法兰之间。PN10/16从DN32到600。150级(PN20)，从DN40到600。 - 法兰间JIS10K，DN40至300。 - PN10法兰之间，DN700至DN1200。 - 全交叉阀杆高达DN600 - 有10个位置的杠杆和锁紧装置，最高可达DN150。 - 阀杆上的双重PTFE密封，最高可达DN600。 - 不锈钢病 - 环氧漆RAL003 80微米厚度 - 硫化三元乙丙橡胶（Vulcanised EPDM）座椅 使用： - 冷水和热水.海水.去矿物质的水.酒精.石灰乳.水银.盐酸.苏打水。 - 最低和最高温度Ts：-15°C至+110°C（暂时为130°C）。 - 最大压力Ps：16巴至DN300.10巴以上。
