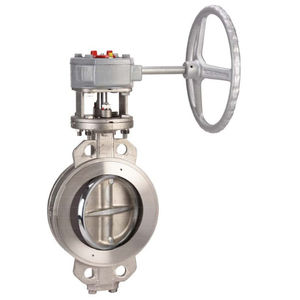

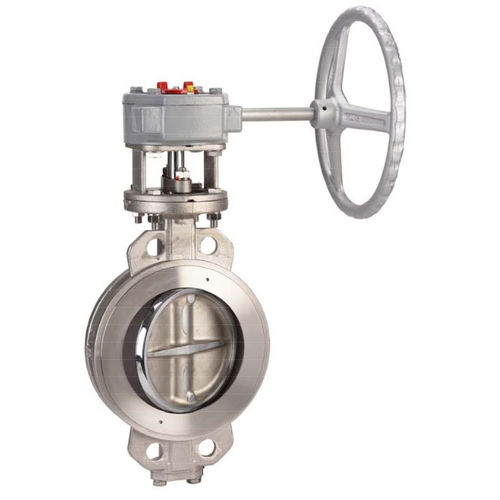

蝶阀 1113 series

飞轮晶片双偏心

这种晶圆型装置采用ISO PN25法兰，提供100%的密封性。双偏心装置是双向的，其优先流动方向用箭头表示。它符合ISO 10497:2010规定的消防安全标准，并有一个ISO 5211安装垫。它采用不锈钢CF8M圆盘和全交叉阀杆。球墨铸铁手柄有10个位置，并有一个锁紧装置，最高可达DN150。齿轮箱的范围为DN200至DN600。 碳钢风格的底漆为EP-02环氧氧化红底漆RAL2012，厚度为10 pm，面漆为EP-04环氧漆面搪瓷灰RAL7045，厚度为30 pm。 规格 : - 100％密封性 - 晶片型 - 在PN25或PN16法兰之间。 - 双重偏移 - 双向的，箭头所示为优先流动方向。 - 根据ISO 10497 : 2010，防火安全。 - ISO 5211安装垫 - 无缝钢管CF8M病 - 全程穿越干线 - 10个位置的球墨铸铁手柄，带锁紧装置，最大DN150。 - 从DN200到DN600的变速箱。 - 无机富锌底漆，灰色。10 pm厚度 - 完成油漆耐热铝银色RAL 1504。30 pm厚度 - 球墨铸铁EN GJS-400-15手柄，银色涂装RAL 9006。 用途： -供热、地热、工业制冷、造船、石油化工 - 供热、地热、工业制冷、造船、石油化工 - 蒸汽：最大10巴 - 最低和最高温度Ts：- 29°C至+ 210°C。 - 最大压力Ps：25巴（见图）。 - 当在管道死角使用时，请反转优先流动方向。 范围.* - 晶片型，碳钢主体。 - 晶片型，碳钢本体，手柄 参考号：1113 DN50～DN1501113 DN50至DN150 - 碳钢机身的晶圆型和齿轮箱 参考文献1113 DN200至DN600 - 齿轮箱 Ref.1193，从DN50到DN350
