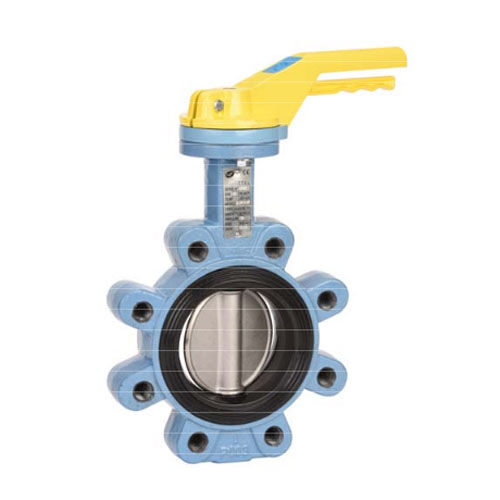

蝶阀 1181 series
杠杆用于气体吊耳

蝶阀
蝶阀
添加到我的收藏夹
添加到产品对比表


产品规格型号

种类
蝶形
驱动类型
杠杆
介质
用于气体
阀体
吊耳, 铸铁
应用
用于天然气工业
其他特性
ISO
通径

最少: 40 mm
(1.575 in)

最多: 200 mm
(7.874 in)

压力

5 bar
(72.5 psi)

温度

最少: -20 °C
(-4 °F)

最多: 60 °C
(140 °F)

产品介绍

1181系列凸耳蝶阀是为特殊隔离目的而设计的加长颈部尺寸。它采用ISO 5211安装垫和ISO PN 10/16法兰设计。该组件集成了完整的交叉阀杆和可拆卸的丁腈橡胶气座。考虑到它符合NF ROBGAZ标准,它是一个可靠的机械解决方案。采用了一个杠杆式接头,其锁定方案允许9种不同的对准。 規格 ; - 长颈部,便于隔离。 - ISO 5211安装垫 - 凸耳类型(DN200至DN1400的加强型凸耳)。 - 在DN32/40至150的PN1Û/16法兰之间。PN10以上 - 法兰之间PN16或150级(PN20)可根据要求提供。 - 全程穿越干线 - 可拆卸的EPDM座椅 - DN100以下的不锈钢材质 - 球墨铸铁DDS,黑色NLSAN涂层+/- 300 p,超过DN100。 - 9个位置的杠杆,最高可锁定到DN200,在所有位置停止,但在DN250至300之间不可锁定。 - Rilsan涂层的主体颜色为RAL 5024.250-300微米厚度。 - 茎部延长75毫米长(可选)。 - 方形杠杆30x30毫米,用于特殊钥匙(可选)。 用途: -流体:冷水和热水。 - 流体:冷水和热水。 - 不建议:碳氢化合物、蒸汽、气体、酸、油。Fréon - 可用于DN50以上的管道末端(最大6巴)。 - 如果安装了法兰,可以用在管道末端(最大12巴,最高DN150.10巴以上)。 - 最低和最高温度Ts :从-20℃到+110℃ - 最大压力Ps:16巴至DN300.10巴以上(见第5页图表)。

---
