电容压力开关 760

隔膜绝对用于气体

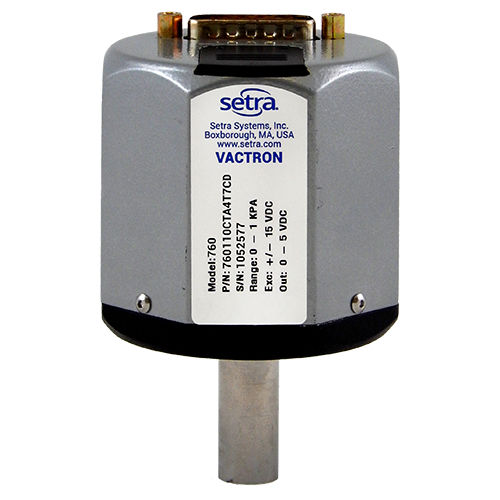

Setra的760型电容式压力计是一种绝对压力传感器，设计用于精确和可重复的真空测量。 有各种满量程可供选择，从10 Torr到1000 Torr。测量单位可以指定为Torr、mBar/hPa、kPa或PSIA。 760型由±15 VDC电源供电，提供0-10 VDC或0-5 VDC信号输出，与压力呈线性关系，且与气体成分无关。电气连接可以是工业标准的15针D-sub或6位端子排连接器。760型使用的高精度压力传感元件是VactronTM传感器，它是从Setra的可变电容传感器发展而来的。一个位于中心位置的馈通组件支持一个圆形的电极，紧贴着隔膜的背面。 电极和膜片一起在一个保持极低压力的小型参考真空室内形成一个可变电容。随着压力的增加 760型使用的高精度压力传感元件是VactronTM传感器，它是由Setra的可变电容传感器发展而来的。一个位于中心位置的馈通组件支持一个圆形的电极，靠近隔膜的后表面。 电极和膜片一起在一个保持极低压力的小型参考真空室内形成一个可变电容。随着压力的增加 卓越的EMI/RFI性能是通过使用金属外壳，结合浪涌和ESD抑制组件以及输入和输出的RFI过滤来实现的。760型有一个集成的滑动盖，提供了方便的操作。
