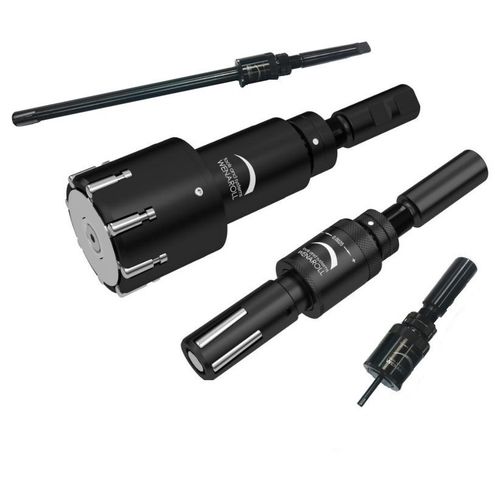

金刚石旋压工具 WIW

内部滚筒

WIW 用于圆柱形钻孔的内辊式抛光工具只需一次操作即可完成配合。 操作。在加工过程中，工件或刀具均可旋转。 为满足客户对精度的期望，刀具可在微米范围内自由调整。 WIW 工具可用于通孔或盲孔加工。 通孔工具可用于自进给或机器进给，盲孔工具仅适用于机器进给。 通过一次抛光，表面粗糙度可达到 Rz 1μm 以下，高承载率可达 tp = 95 %（见第 4 章）。将刀具调整到您希望加工的尺寸后，可使用相同的调整内部 H7 公差加工所有工件。 加工所有工件。 可节省的制造成本如下 - 烧毛成本低 - 预加工和抛光在同一台机器上进行，因此无需第二台机器和固定工件的劳动力。 - 一次设置，一次通过、 - 加工时间极短 - 无锯末或残留物、 - 能耗低。 需要光滑表面的产品的几个例子： - 油泵和阀门 - 活塞杆 - 连杆 - 轴承座 - 轴 - 液压缸 - 球形接头 - 锥形座 - 活塞 - 齿轮零件 - 离合器零件
