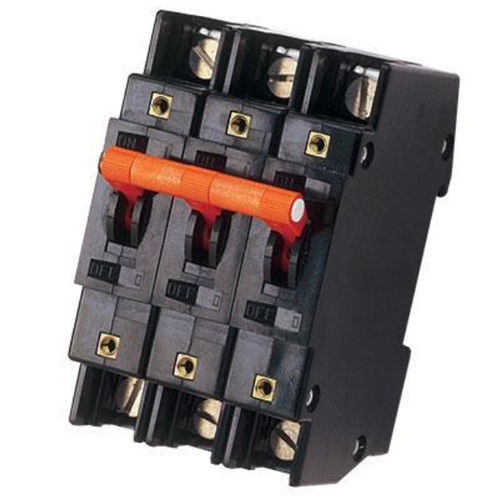

液压电磁断路器 IELR series

AC/DC单极3极

IELR 系列专为 35mm 对称 DIN 轨道、Airpax IALHR、IULHR 和 IELHR 系列设计。轨道安装电磁式电路保护器提供快速、轻松安装或拆卸的优势，能够高效、经济地接线，同时节约空间。这些电路保护器提供 1、2、3 和 4 极型号，可选择手柄颜色，带有开/关和国际 I/O 标志。这些保护器符合 UL 和 CSA 标准，并满足 IEC 和 TUV 间距要求。 典型应用包括计算机及外围设备、通讯、医疗器械、机床和工艺控制仪器。它们提供可靠的电磁电路保护性能。安装 - 这些电路保护器设计用于安装在标准 35mm DIN 轨道上，如 DIN EN50022 35x7.5 或 35x15 轨道。通过专用卡式安全螺母提供非 DIN 安装元件安装方式的供应商还提供其他特殊轨道。 串联脱扣 最流行的电磁保护器配置是串联脱扣，其中，传感线圈和触点与被保护的负载串联在一起。手柄位置便利地指示电路状态。除提供传统过电流保护外，同时还用作通断开关。 仅开关 如果过电流保护不理想，可删去线圈机制，以提供出色的低成本单极或多极电源开关。 绝缘电阻 在 500Vdc 电压下，所有电绝缘端子之间的最小电阻为 100 兆欧。 绝缘强度 3750Vac (3750V~) 在所有电绝缘端子之间应能承受交流电压 50V/60Hz 60 秒时间。 耐用性 断路器应运行至少 10,000 次；在额定电流和电压下为 6,000 次，无负载情况下为 4,000 次。 工作温度 –40°C 至 +85°C。 IEC 144 分类 手柄间距类型–IP40。端子–IP00。 防湿性 根据 IEC68-2-3 测试 C，40°C 时的防湿性为 10 天，相对湿度 95%。 盐雾 根据 IEC68-2-11 测试 K，在 35°C 条件下测试 48 小时，盐雾浓度为 5%。 冲击 50g，11m 秒，额定电流半正弦，手柄拉下无电流的情况除外。瞬时装置采用额定电流的 80%。根据 IEC68-2-27 测试 Ea 进行测试。此测试假设利用足够的终点止动装置预防电路保护器纵向运动。
