液压电磁断路器 209 series
功率AC/DC高冲击式

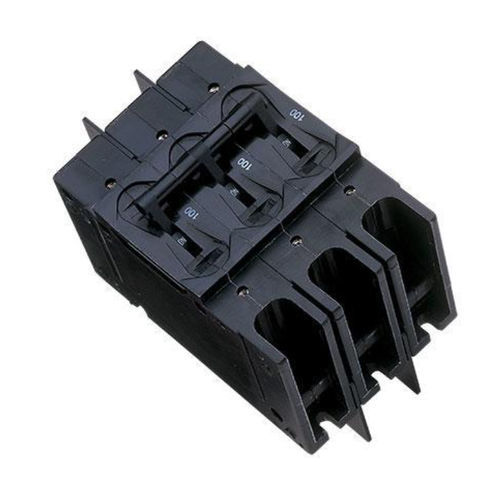

液压电磁断路器 - 209 series - Sensata Technologies - 功率 / AC/DC / 高冲击式
液压电磁断路器 - 209 series - Sensata Technologies - 功率 / AC/DC / 高冲击式
液压电磁断路器 - 209 series - Sensata Technologies - 功率 / AC/DC / 高冲击式 - 图像 - 2
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
液压电磁
用电规格
功率, AC/DC, 高冲击式
极数
单极, 3极, 4极, 2极, 5极, 6极
其他特性
紧凑型
主电流

最多: 100 A

最少: 0.1 A

VAC

240 V, 277 V, 480 V

VDC

125 V, 160 V

产品介绍

209 系列非常适合于分支电路应用,如 EDP、空调、面板和照明控制。209 是一系列可提供一至六极组件的断路器,具有多种配置和端子类型,可满足您的多种应用需求。209 系列产品采用液压电磁原理,可适应本地应用和环境。 将影响保险丝和其他热设备的温度条件不会导致问题。磁性/安培圈数原理可最大限度减少因温度变化引起的跳闸。现在,由于谐振变压器、灯和电容滤波器引起的浪涌电流变得越来越显著。在认识到需要进行此类保护的情况下,Airpax 提供特有惯性延迟特性(这是所有 50/60 Hz 延时装置的标准配置),但在浪涌不会造成问题的情况下可以删除。209 系列断路器可承受高脉冲,而不会跳闸或影响正常延迟曲线。但是,获得这样的性能不会降低或牺牲保护功能。 自动跳闸 即使强制按住手柄,断路器内部也会在过载时跳闸。这可以防止操作员将手柄置于 ON 位置而损坏电路。 跳闸指示 过载时,操作手柄定会移动到 OFF 位置。 环境规格 使用防潮涂层,可防潮和防菌。特制弹簧以及对所有铁质部件的处理工艺消除了水分相关的固有问题。采用真菌惰性材料外壳和手柄,避免了真菌相关问题。 电流规格 209/219/229 具有下列额定值:DC,50/60 Hz、400 Hz,0.1 至 100 安培。提供 279 系列仅具有直流额定值的类型,0.1 至 100 安培。 电压额定值 在 209/219/229 上,可提供高达(包含)240 Vac(50/60 Hz 或 400 Hz)或 125 Vdc 的电压。可为 277 Vac/480 Vac,50/60 Hz 型号提供多极装置。279 类型的电压为 160 Vdc。所有装置都将标有标准最大电压。UL 认证的断路器将标有经 UL 认证的电压。 辅助开关额定值 交付时将是最大额定值为 10 安培 250 Vac 的 S.P.D.T. 配置。 安装配置 必须在断路器和通风口以及任何导电表面之间留出三英寸间距。如果需要小于三英寸,则必须在导电表面上安装绝缘体。 无焊料连接器 连接器具有 AL9 CU 等级,可支持铜或铝导线。装置适于搭配 60° 和 75° 导线使用。提供适用于细绞线的可选压板。有关详细信息,请咨询工厂。
