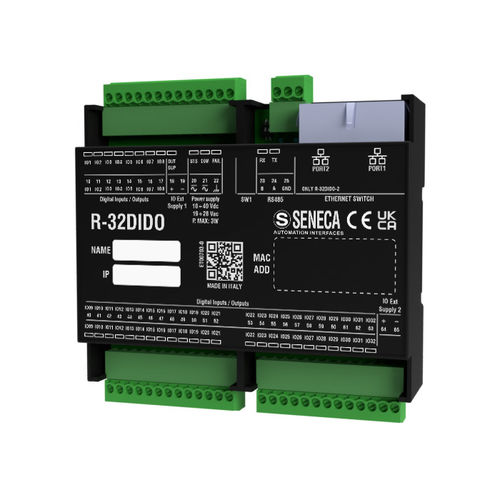

R-32DIDO 是一款数字混合模块,适用于灵活布线要求、安装空间小以及集成以太网网络的高 I/O 密度应用。R-32DIDO 有 32 个 Mosfet/PNP 输入/输出通道,也可配置为 @32 位累加器。借助 I/O 镜像功能,数字信号可在点对点模式下复制到一个或多个模块。可通过集成的网络服务器进行配置。
双以太网型号可在以太网菊花链模式下连接,即使测量链中的一个模块发生故障,也可通过故障旁路确保连接。在这些型号中,还可以通过 EASY SETUP 软件进行配置,因为前端有一个微型 USB 端口。
技术数据
电源 - 10...40 伏直流;19...28 伏交流
辅助电压输出 - 12 伏直流 / 40 毫安
最大功耗 - 3 W
绝缘 - 1.5 kVac
状态指示灯 - 电源
输入/输出状态 IO1/IO32
STS (IP 地址/DHCP)
IO 通信
Rx e TX
以太网 TRF 和以太网 LNK
工作温度 - -25...+65°C
尺寸(宽 x 高 x 深)- 106 x 90 x 32 毫米
重量 - 170 克
外壳 - 自熄 PC / ABS 材料,UL94-V0,黑色
网络服务器
特殊功能 - 双以太网菊花链连接
局域网故障旁路(断电时设备两个以太网端口之间的主动连接)
接口 - 2 个 100 BaseT 以太网端口,带 RJ45 接头
1 个 RS485 串行端口,采用 M23-M24-M25 接头
---
