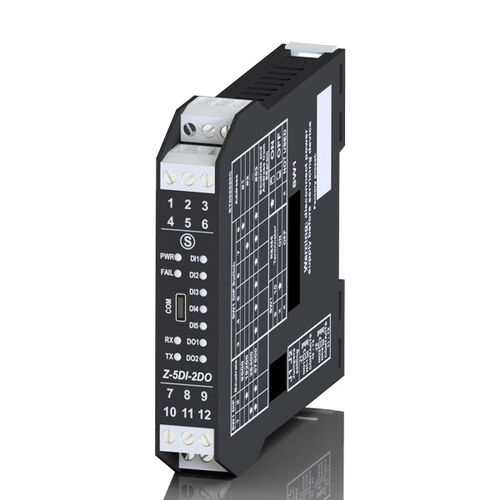

数字I/O模块 Z-5DI-2DO

USBModBUS RTURS485

Z-5DI-2DO 是一款混合数字模块，配有一个 Micro USB 前端编程端口，5 个数字输入端（Redd、Proximity、PNP、NPN、触点）可通过软件选择，5 个累加器（32 位，最大频率 5 kHz，可向前或向后设置），2 个 SPST 继电器输出端（2 A 250 Vac，常开/常闭类型，可通过跳线选择）。所有累加器均存储在非易失性存储器（FeRAM）中。模块可测量每个输入的周期、频率、TON 和 TOFF。 模块输入端与其余低压电路之间的隔离电压为 1.500 Vac，输出端与其余低压电路之间的隔离电压为 3.000 Vac。该仪器工作温度范围宽（-20 ... + 65°C），配置灵活。 Z-5DI-2DO 支持采用 Modbus RTU 协议的 RS485 串行通信，最多可连接 64 个节点（无中继器），速率可达 115 kbps。电源接线和串行连接通过总线实现，总线可安装在 IEC EN 60715 指南中。 电源 - 10...40 伏直流，19...28 伏交流 绝缘：- 1.5 kVac（输入/其他电路），3.75 kVac（输出/其他电路） 输入 - 5-CH 磁簧、接近开关、pnp、npn、触点等 输出 - 2-CH 继电器 5 A，250 Vac 操作模式： - I/O 从属，基于时间的控制逻辑 协议： - ModBUS RTU 从站
