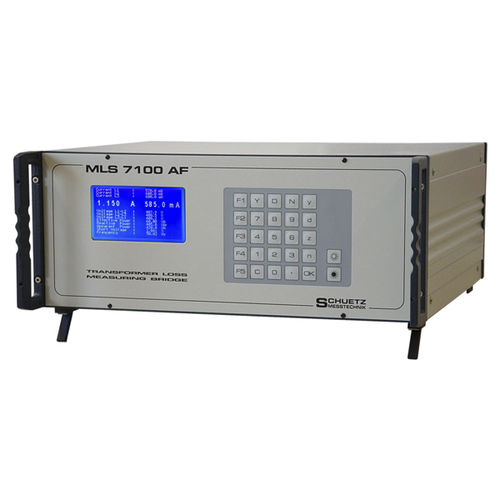

损耗测量表 MLS 7100

数字台式变压器

MLS 7100 变压器损耗测量桥专为大大简化了变压器芯和铜损耗的测定而设计，这是现场工作的理想选择。 测量桥具有开路和短路测量功能。 许多变压器可以直接连接到 MLS 7100，而无需进一步的传感器。 在谈论电力效率、运营费用和变压器总值时，芯损耗是一个重要的变压器数量。 磁芯损耗主要来自钢材损耗（涡流和迟滞损耗）以及磁芯损耗。 钢损耗通常通过开路测量来确定，因为磁化电流正在流动。 利用这种技术，由于功率和电流的平方相关性，铜损耗最小化。 铜损耗是通过短路测量确定的，因为钢芯的磁化调制应该最小化。 此外，短路电压是这样确定的，这也是一个重要的数量。 实际上，测试电压在 h.v 侧输入（l. v. v. 侧缩短），因为至少有许多中功率变压器在工业电力网络中容易获得的电压之间达到其额定电流（例如 3 x 400 V →10 kV 的 4%）。
