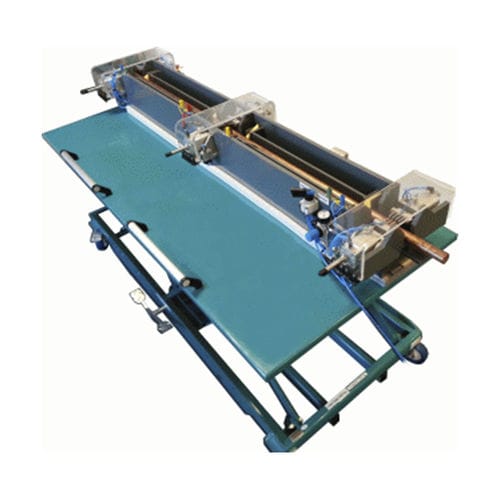

电阻测量系统 PWD 3000 Cu / Cu-Al

间接用于电缆

精密保持装置 PWD 3000 用于测定每米功率电缆和中压电缆的电阻。 测量基于 Kelvin 的 4 极方法，以消除进料管路的阻力。 测量电流通过气动操作爪提供，测量电压通过弹簧支撑的水龙头拾取，水龙头之间的距离为 1000 毫米 (+ /-0,2mm)。 根据DIN / IEC，将电流下颚和电流进给点布置在足够距离的水龙头上，以确保电流在实际测量距离上的恒定和均匀分布。 电缆部分被放置在两个内部槽中，当泵运行时，这些槽充满流动水，并包含用于拾取测量电压的潜在杆；这里是在恒定（水）温度下进行实际测量的地方。 作为@@ 设备一部分的微欧姆仪通过探头进一步测量（水）温度，并将先前测得的电阻值转换为 20° C（如需要，则可为 23° C）。 标准保持装置 PWD 3000 Cu 适用于尺寸介于 10mm ² 至 1200mm ² 之间的铜电缆（绞线电缆和扇形导体）（要求更大的尺寸！）。
