电阻测量系统 PWD 2000 al-Co W/A/L
电子用于电缆

电阻测量系统
电阻测量系统
添加到我的收藏夹
添加到产品对比表


产品规格型号

物理量
电阻
所用技术
电子
所测量的产品
用于电缆

产品介绍

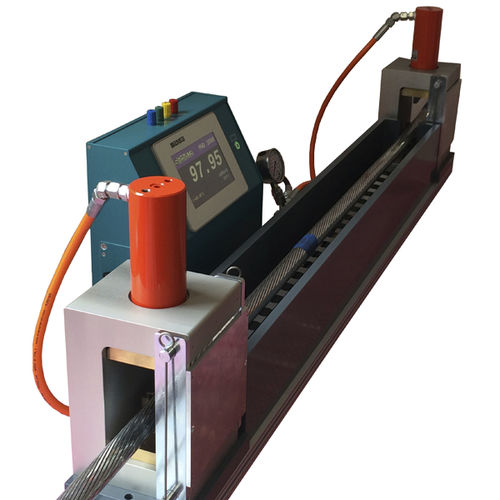

精密保持装置 PWD2000/P 用于测定每米功率电缆和中压电缆的电阻。 测量基于 Kelvin 的 4 极方法,以消除进料管路的阻力。 测量电流通过液压操作爪提供,测量电压通过弹簧支撑的水龙头拾取,水龙头之间的距离为 1000 毫米(+ /-0,1mm)。 根据DIN/IEC,将电流下颚和电流进给点布置在足够距离的水龙头上,以确保电流在实际测量距离上的恒定和均匀分布。 水流版本/W 待测导体样品(长度约 1400mm)放置在双槽中。 泵运行时充满流动水的内部槽包含拾取测量电压的潜在杆;这里是在恒定(水)温度下进行实际测量的地方。 连接微欧姆计(如 MR300C-A 或 MR101-PWD)通过探头额外测量(水)温度,并将先前测得的电阻值转换为 20° C。机械主功能类似PWD2000 P/L。 空气替代版本/A 有一个封闭槽用于测量 系统,这是仔细隔离从外面流动的空气。 在给定时间后,样品温度稳定且与特殊探头相同。 原理与 MAT2000T 测量系统相同,该测量系统成功用于铜缆和铝缆上。

---

PDF产品目录
