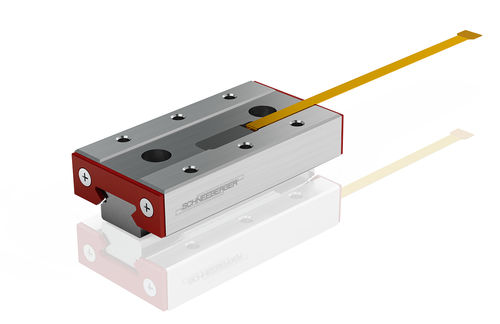

增量线性编码器 MSQscale

磁性数字紧凑型

集成至 MINISLIDE 微型无摩擦滑台的测距系统 MSQscale 基于我们经过测试的 MINISLIDE MSQ 导轨，适用于我们整个产品范围。 这一卓越的创新将导引和测量功能结合至高度集成的设计中。MSQscale 实现最紧凑的应用，可显著简化装配与安装。结果，MSQscale 是非常经济的解决方案，符合严格的技术要求。 MSQscale 工作方法和组件 MSQscale 是光学增量测量系统，由 MINISLIDE MSQ 导引系统和以下附加组件组成： A 导轨上的尺度标 B 集成至承载架的光学传感器 C 柔性印刷（绝不可 动态负载） D 接口模块 高精度尺度标是硬化导轨表面的组成部分。传感器记录了光学信号，并提供原始信号。它们在接口模块中以模拟或数字格式产生，可由客户进行处理。
