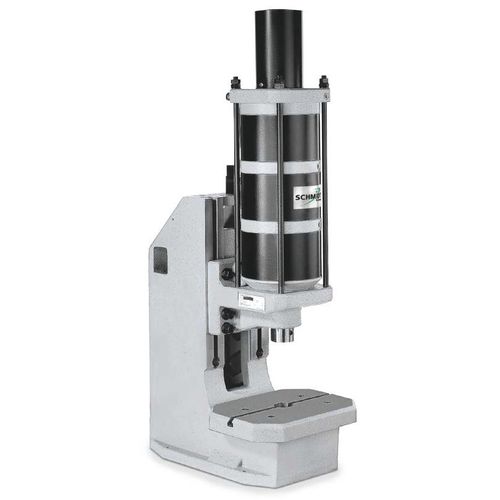

气动压机 29 seires 成形装配装配
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动
- 功能
- 成形, 装配, 装配
- 结构
- C形, 下行冲程, 框式
- 其他特性
- 定制, 直动
- 力度
11 kN, 22 kN, 32 kN, 43 kN
- 开口
最少: 80 mm
(3 in)最多: 600 mm
(24 in)- 行程
最少: 50 mm
(1.969 in)最多: 200 mm
(7.874 in)- 托盘宽度
220 mm
(9 in)- 托盘长度
300 mm
(12 in)- 重量
120 kg
(265 lb)
产品介绍
SCHMIDT®气动压力机产品系列是一个模块化的系统，在压力范围从1.6到43千牛的情况下，能最佳地满足成型、连接和装配领域的要求。
与SCHMIDT® PressControl 75或700控制系统相结合，压力机成为经过EC类型测试、符合CE标准的工作站，也可以选择带有过程监控。
该压力机系统可以在单循环和自动模式下使用。
特点
* 圆形防旋转滑块
* 通过刻度上的精密下止点（1个分割线=0.05毫米），可调整滑块在BDC的位置
* 夹具安装板上的T型槽带锁紧固定螺钉
选项
带附加费用的O型变体
1) 典型值；由于铸造和生产公差，可能有±3毫米的偏差。
特殊设计
镀镍 - 铸件为无电解镍，钢件为氧化黑处理，铝件为阳极氧化处理。
部件经过黑色氧化处理，铝阳极氧化处理，精密钢表面未经处理。
钢件表面未经处理
定制油漆 - 压力机和立柱可以按照客户的
颜色规格
适应工具的孔 - 可以提供客户特定的尺寸
