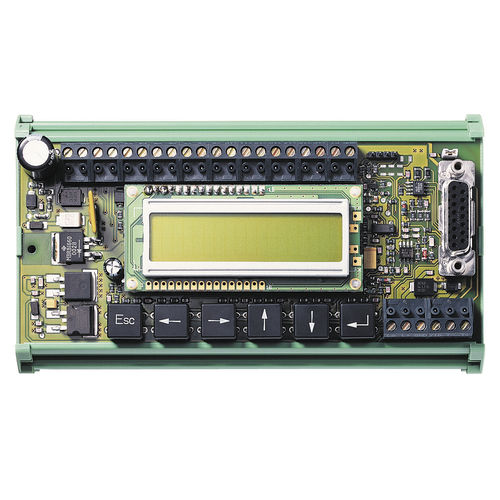

带键盘使用者界面 USP-PI

面板式机器

并行接口 订货数据 eCl@aa number，版本：12.0 - 27-21-10-14 eCl@aa number，版本：11.0 - 27-21-10-14 eCl@aa number，版本：9.0 - 27-21-10-14 ETIM 编号，7.0 版 - EC001099 ETIM 编号，6.0 版 - EC001099 有效期至 - 30.06.2023 总体数据 备注（软件操作，语言） - 英语 德语 法语 外壳材料 - PVC 毛重 - 215 g 机械参数 安装 - 根据DIN EN50022和EN50035标准安装于标准的DIN导轨上 机械参数 - 连接技术 连接器 - 螺丝端子 M20 x 1.5 线缆截面，最小 - .5 mm² 电缆截面，最大 - 1.5 mm² 注（电缆截面） - 包括导体套管在内的所有指标。 机械参数 - 尺寸 宽度 - 160 mm 高度 - 89.6 mm 环境条件 防护等级 - IP00 工作环境温度 - -5 ... +60 °C 储存和运输温度 - -25 ... +70 °C 抗振动 - 10 … 55 Hz / .0375 mm 耐冲击 - 15 g / 11 ms 环境条件 - 绝缘值 过电压级别 - III 污染等级 - 2 电气参数 工作电压 - 24 VDC -10 % / +15 % 额定工作电压 - 24 VDC 工作电流 - 150 mA 线缆长度，最大 - 30 m 电气参数 - 数字输入 输入信号，高信号 "1" - 10 … 30 VDC 输入信号，低信号 "0" - 0 … 2 VDC 电气参数 - 数字输出 指定，数据输出 - Y1 ... Y6 输出电流，最大 - 100 mA 控制元件的设计 - P型 电气参数 - 电磁兼容性（EMC） 干扰辐射 - EN 12015 EN 50081-1 EMC等级 - IEC 61000-6-2 EN 12016
