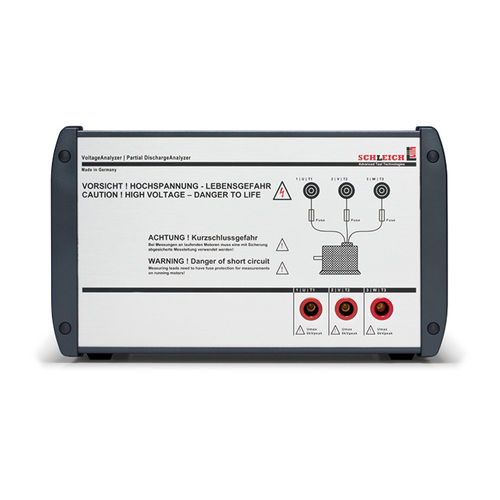

电压测试仪 VoltageAnalyzer

绝缘浪涌脉冲局部放电

直接在绕组上对浪涌测试进行精确测量。 - 考虑测量导线的影响 - 适用于快速浪涌电压上升时间 - 超快采样率 - 测量分辨率高 - 通过无源或有源天线同时进行 PD 测量 - 测试引线之间的集成切换 电压分析仪用于测量各种高电压。频率范围从直流电压到 MHz 范围内的超高脉冲频率。 因此，它非常适合高压、浪涌电压和局部放电测量。 有源测试探头可以准确测量电压和电压峰值。例如在电机的接线板上。 这些电压峰值可能由变频器或引线产生的谐波引起。 浪涌电压和局部放电时的电压测量 浪涌电压测试仪内部测量的电压可能与测试对象的电压不完全一致。 这是由于测量导线中不可避免的电感和它们之间的电容影响了浪涌信号在到达测试对象时的电压走向。 浪涌脉冲越高，这种情况就越严重。 然而，为了能够精确测量连接到电机接线板上的局部放电起始电压 (PDIV)，需要使用有源测试探头对接线板进行直接测量。 为此，我们开发了电压分析仪（VoltageAnalyzer）！电压测量在用于浪涌电压测试的相同相位之间进行。
