永磁卡盘 245.01
正弦磁台用于磨削用于铣削

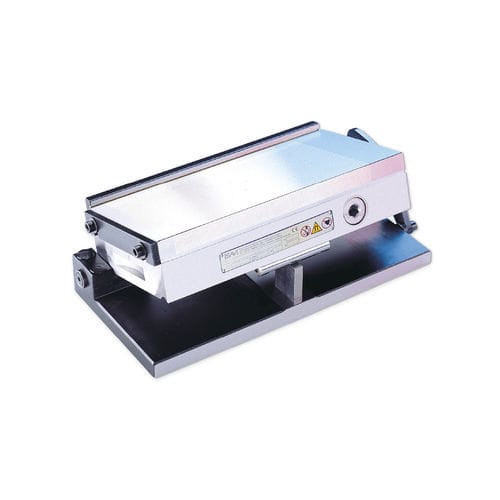

永磁卡盘 - 245.01 - SAV GmbH - 正弦磁台 / 用于磨削 / 用于铣削
永磁卡盘 - 245.01 - SAV GmbH - 正弦磁台 / 用于磨削 / 用于铣削
永磁卡盘 - 245.01 - SAV GmbH - 正弦磁台 / 用于磨削 / 用于铣削 - 图像 - 2
添加到我的收藏夹
添加到产品对比表


产品规格型号

所用技术
永磁
类型
正弦磁台
应用
用于磨削, 用于铣削, 用于大型零件

产品介绍

角度是利用正弦波原理的测量块来确定的。夹紧是通过上层轴承壳的两半实现的。 带正弦表的基础单元由钢制成。经硬化、抛光和精密研磨。底板对准边缘与止动杆平行。最大精度的平面设计。标准设计带永久磁力夹头。正弦表以木制储存箱交付,尺寸达到并包括400 x 200毫米。 精密正弦工作台SAV 245.01 - 300 x 150 名称 SAV no. - A x B 角度精度: ±5角秒 平面平行度: ±0.005/100 mm 在0°的测量块:3毫米 旋转范围:0°到45° 额定夹持力:90 N/cm2 磁极间距: 1.9 mm 磁场高度: 6 mm 极板的磨损层:8毫米

---

PDF产品目录
