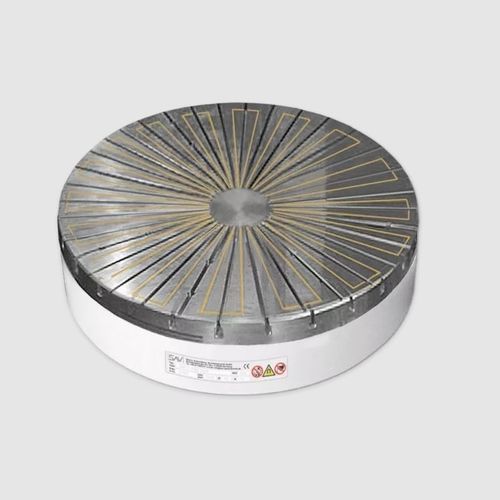

电永磁吸盘 244.40

环形径向用于磨削

电磁圆盘具有高夹持力的特点。径向T型槽可以加工到极板上，用于通用或使用极板鞋。 用于在转盘式内圆和外圆磨床上磨削圆柱形和环形工件。也适用于形状和位置公差为0.01至0.02毫米的车削。 圆周上的极距相同，因此适用于环形工件 适用于最小宽度相当于节圆直径上35%极距的工件 也适用于薄环 实心极板 径向磁极定位特别适用于使用磁极鞋。在三面加工的情况下，刀具或砂轮的跳动绝对需要这一先决条件。 3面加工时，对刀具或砂轮的跳动是绝对必要的。根据DIN 650-10H10标准，可提供带T型槽（T）的型号。 极板上有8毫米的耐磨层 保护等级IP 65 100 %的工作循环 适用于连接到SAV 876.10控制单元 可按要求提供法兰盘（见SAV 248.90至248.94）。 电磁圆盘 SAV 244.40 - 800 - T - 110 V 名称 SAV no. - A - 版本 - 额定电压 额定夹持力 120 N/cm2，可通过控制单元用保持力编码开关控制 额定电压，推荐 24 V DC，最大功率为90 W，包括90 W。 所有其他尺寸为110 V DC
