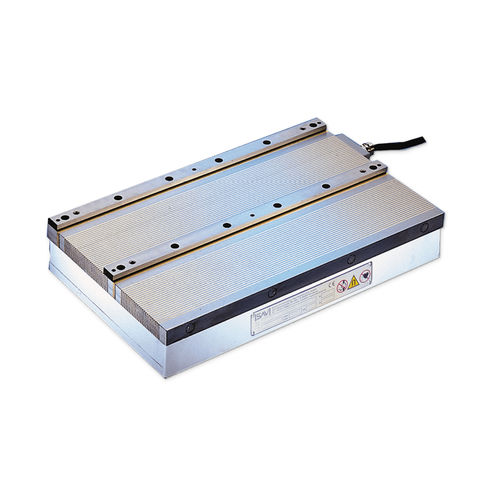

电永磁吸盘 SAV 243.72

矩形用于磨削

具有精细纵向磁极间距P=4毫米和可磁化挡杆的永磁卡盘 新开发的工件夹持系统允许使用可磁化的止动器将工件可靠地拉向止动器。由此可以防止插入错误，特别是在轮班操作中。电永磁系统具有非常窄的磁极间距。磁力是由永磁体产生的，永磁体通过短电流脉冲进行磁化和消磁。特别适用于薄型部件。 主要用于大规模生产的零件的精确磨削，特别是在轮班操作中。对于工具制造，该系统允许相对于参考边缘对止动器进行精确加工到µm。 磁性活动止动器自动 依次控制 用于薄的工件，最高可达: 最小厚度 = 12 mm (取决于止动器的高度) 对于平面工件。 最小宽度 = 40 mm 设计有2个强大的双极系统的止动杆，用于可靠地对齐零件。止动磁铁的工作时间与基础磁铁的工作时间相抵消 止动杆在主卡盘区之前被磁化。这可靠地将工件拉到止动器的下角。 极板具有特别狭窄、连续的纵向极距，3毫米的钢和1毫米的黄铜 杆件分割粘合，另外用拉杆牢固地栓在一起 由于极板用螺栓固定在一个狭窄的网格中，因此精度很高 使用消磁循环进行关闭 极板上有8毫米的耐磨层 4毫米的低磁场高度 电永磁系统，在断电情况下绝对安全 表面两侧都有卡盘槽
