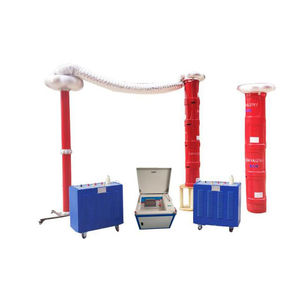

可调共振频率测试系统 SKBP

用于电缆

测试对象和要求 本系统专为下列项目的交流耐压试验而设计，其规格和要求如下。 特点 设备容量确定： 设计 4 个电抗器，每个电抗器为 2500 kVA/150kV。容量为 10000kVA。 确定： 1) 何时对 170kV 2000mm2 10kM 电力电缆进行交流耐压试验。 使用 4 个并联电抗器。 输出 150kV/66.6A，测试电流计算如下： I=U×103×ω×C×10-6=66A （U：150kV，C：2uF，ω＝2πf（f=35Hz））。 2) 何时对 400kV 2000mm2 5kM 电力电缆进行交流耐压试验？ 先串联 2 组电抗器，再并联 2 组电抗器。 输出 300kV/33.3A，测试电流计算如下： I=U×103×ω×C×10-6=29A （U：220kV，C：0.6uF，ω＝2πf（f=35Hz））。 3) 对 400kV 及以下电压等级的 GIS 等设备进行交流耐压试验时，电容值为 0.02uF、 串联 4 个电抗器，输出 600kVA/16.6A，谐振频率和测试电流计算如下： I=U×103×ω×C×10-6=3.3A （U：512kV，C：0.02uF，ω＝2πf（f=50Hz））。
