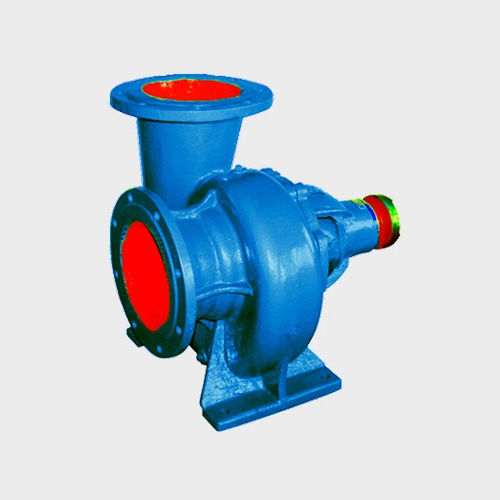

转子泵 HW

水油润滑油

概述 HW系列泵为卧式、单级、单吸、涡壳式混流泵。适用于输送清水或物理、化学性质类似于清水的其他液体。用于输送不高于50℃的液体。 应用范围 广泛用在农田排灌、城市给排水、工业供水、水处理等。 结构特点 1、HW型泵主要由泵盖、叶轮、泵体、泵轴、轴套和轴承体等主要零件构成。 2、泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间有适当间隙。间隙过小，易产生磨擦；间隙过大，会导致泵内的压力水大量回流，使泵的效率降低。平面密封的问题可用纸垫调整。 3、轴封装置由填料函、填料环、填料压盖和油浸石棉盘根组成。其作用是防止空气吸入泵内和防止水从泵内过多的沿轴流出。 4、轴套用以保护主轴、磨损后应及时更换。 5、泵轴用单列向心滚子轴承支承。轴承可用润滑油润滑油量应控制在油标杆的标线间；也可用润滑脂润滑可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。 6、泵体上端有螺孔，用以加灌引水或联接真空泵抽气引水。 7、400HW~500HW泵为水平出水式，如图1；100HW~300HW泵为垂直出水式，如图2；350HW泵有垂直出水和水平出水两种型式。
