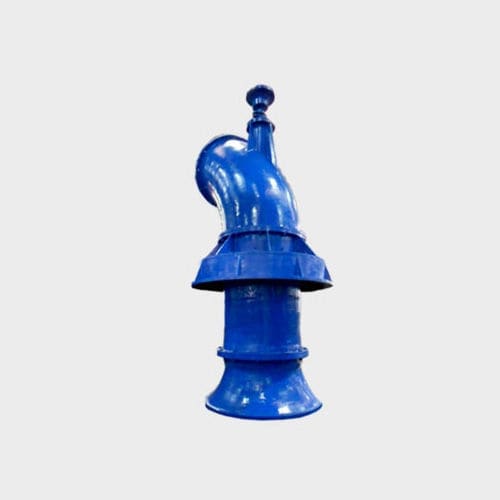

转子泵 ZLB

水电动固定式

ZLB型系列轴流式水泵具有流量大、扬程低等特点、可输送温度不超过50℃的清水及物理化学性质类似于水的其它液体。 应用范围 中小型轴流泵广泛用于农田排灌、城市给排水、热电站输送循环水、船坞升降水位、水产养殖、盐场汲送池水及其他水利工程。大型轴流泵主要用于大面积的农田排灌、跨流域调水和低洼地区、湖区大面积排水。 结构特点 ZL 型系列轴流泵为立式结构，主要由泵体部分和传动部分组成。 泵体部分主要由进水喇叭、叶轮部件、导叶体、橡胶轴承、泵轴、出水弯管、填料密封件等组成。 叶轮部件由叶轮座、叶片、压紧螺母组成，出厂前经静平衡校验。当用户需要调节叶片安装角度时可卸下叶轮部件，松开压紧螺母，转动叶片（如有卡缝螺钉需拆下）使叶片基准线对准叶轮座上相应的角度刻线，然后拧紧螺母。用户订货时如无特殊说明，出厂时叶片安装角均为0°，用户可根据工作性能曲线及工作性能参数表自行调整。 泵轴用优质碳素结构钢（45钢）制成，轴颈表面镀硬铬，以提高耐磨抗蚀性能。泵轴的径向支承由上、下两只橡胶轴承来承担，起动前需向填料函处的引水管内输送清水以润滑上边一只橡胶轴承，泵出水后方可停止。 在出水弯管轴孔处采用填料密封，由填料函、填料（油浸石棉盘根）、填料压盖组成。 从联轴器端俯视，叶轮旋转方向为顺时针方向。
