DIN连接器 SEARAY™ series

底板长方形压接工艺

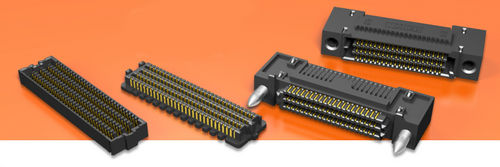

Samtec 的 SEARAY™ 产品是业界最大的高速、高密度开销场阵列。 它们支持 28 + Gbps 的应用，并获得 Final Ind® 认证的突发区域跟踪路由建议，从而节省设计师的时间和金钱。 SEARAY™ 开针场阵列具有 0.50" x 0.50"（1,27 毫米 x 1,27 毫米）间距网格，可实现最大的接地和路由灵活性。 此系统可提供 7 毫米至 40 毫米的堆叠高度，最多可提供 500 个边缘速率® 触点。 垂直或直角阵列（SEAF 系列）和配接高速电缆组件（SEAC 系列）提供 50Ω 或 100Ω 解决方案。 高固定性压合尾巴（SEAMP/SEAFP 系列）和 85Ω 调谐互连（SEAMI 系列）提供更大的系统灵活性。 Samtec 的高速、高密度立管（SEAR 系列）可实现高达 40 mm 的高架板堆叠。 特点 最大的路由和接地灵活性 较低的插入/提取力与典型阵列产品相比 性能高达 18 GHz /配对 在开销现场设计中高达 500 I/O 1.27 毫米 (.050") 间距和节省空间 0.80 mm 间距 坚固耐用的边缘速率® 接触系统 可以” 拉链” 焊料充电端接，便于加工， 符合延长使用寿命产品™ (E.L.P.™) 标准 7-17 mm 堆叠高度 垂直、直角、压合式 85Ω 系统
