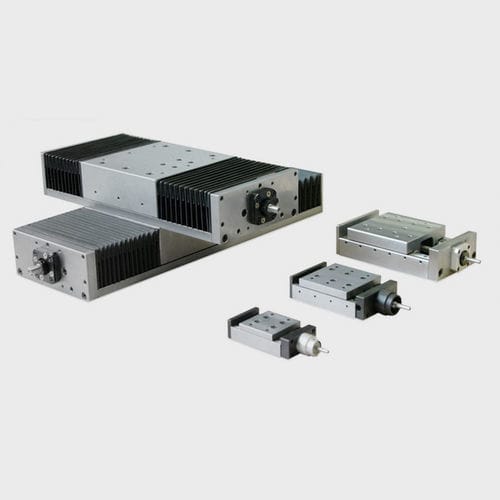

螺杆导向台 TV series

电动机械精准

线性精密工作台，模块式，可在X、Y、Z和多轴上进行组装。带有CNC控制的电机驱动，在交叉滚子轨道和滚珠丝杠上运动。 相当高的刚度和负载能力。TV系列工作台用于实现定位系统，一般用于工业自动化和轻型机械操作。 运转和轻型机械操作。图表中显示的可承受的载荷必须被视为导轨系统和驱动螺杆上的推力载荷的最大理论值。为了正确使用表格中的精度、刚度、寿命和系统的安全性，有必要考虑适当的安全系数。为此，请参见ROSA SISTEMI产品目录中有关导轨和驱动丝杠的具体章节中的图表和计算方法。尽管工作台的最大允许速度为40-50米/分钟，但考虑到工作台的短行程、必要的加速度和滚珠丝杠的缩小间距，这些值永远不会达到。从速度的角度来看，限制是由滚珠丝杠给出的，从这个角度可以得出可接受的数值。滚珠丝杠的最大旋转速度（n） 2400 n/min 螺距 (p) mm 滚珠丝杠和导轨在装配过程中得到了正确的润滑。 即导轨用油，滚珠丝杠用润滑脂。但是，必须不时地检查系统的润滑状况，必要时恢复到初始状态。TV2/TV3表允许安装集中供油系统。 油润滑系统。该表与关于推荐的润滑剂的具体文件一起提供。
