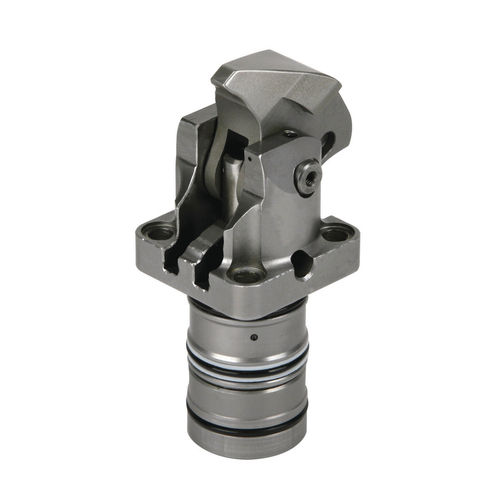

液压夹具 B1.827, B1.828

双作用紧凑型

紧凑夹 具优势 ● 最小尺寸 ● 没有管道安装 ● 活塞杆的金属刮刷边缘 ● 夹紧杆可以旋转成小凹槽 ● 工件夹紧没有任何侧载 ● 夹紧夹具的不受阻碍的装载和卸载 ● 长夹紧杆 适应工件 ● 安装位置：任何 紧凑型夹具都设计用于液压夹具中的应用，其中油通过夹具体的钻孔渠道提供。 由于所需空间最小，紧凑型夹具特别适合用于安装液压夹紧元件空间较小的夹紧装置。 在工件夹紧凹槽比夹紧杆宽一点点就足以作为夹紧表面. 典型应用包括： • 水平和立式加工中心的旋转分度 夹具 • 用于多边加工和完整加工的夹紧夹 具 • 多个夹紧夹具，其中包括许多工件紧密布置 • 用于电机、齿轮等的测试系统 • 装配线 筒式和法兰式，带可选气动位置监控 双 作用最大工作压力 250 巴 最大夹紧力：2.5-10.5 千牛 可用夹紧行程：4.5-8.5 毫米， 流量 4-25 厘米
