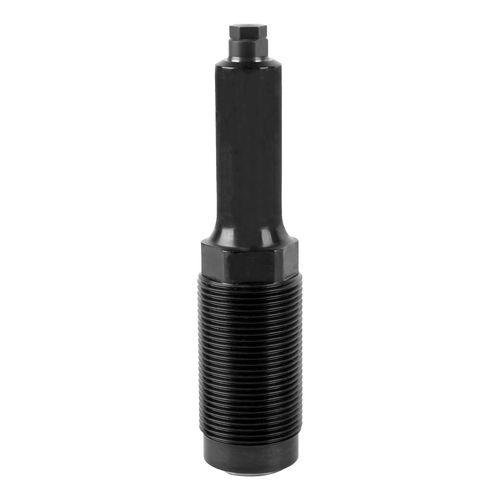

夹具油缸 B1.9470液压活塞回动弹簧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 液压
- 所用技术
- 活塞
- 配置
- 回动弹簧式
- 应用
- 夹具, 用于机床
- 其他特性
- 螺纹体, 低压
- 运行行程
最多: 10 mm
(0.394 in)最少: 5 mm
(0.197 in)- 压力
最多: 70 bar
(1,015.3 psi)最少: 25 bar
(362.6 psi)- 力度
最多: 10 kN
最少: 0.3 kN
- 扭矩
最多: 80 Nm
(59.005 ft.lb)最少: 32 Nm
(23.602 ft.lb)- 环境温度
最多: 70 °C
(158 °F)最少: 0 °C
(32 °F)
产品介绍
三体工作支持
优势
● 侧面载荷可达 0.3 kN（B1.9472）
● 节省空间的三体版本
● 支持凹槽和腔腔（B1.9472）
● 双作用功能高过程安全性
● 弹簧力工件接触
● 金属刮刮板边缘
● 保护 FKM 雨刮器
● 内部部件防腐蚀
● 弹簧区域的排
气 ● 可以连接正压保护
● 安装孔口以限制流量
● 安装位置：任何
液压工作支架都用于为工件提供自我调整的休息 并避免其在加工载荷下的振动和偏转。 该系列已经提供 70 bar 的高支撑力，可直接连接到机床的低压液压系统。 在双作用版本的情况下，支撑柱塞的返回行程会在精确定义的时间内进行，这在依赖于循环的安装中尤其有利。
带金属刮刮器边缘
轴长度 20-100 毫米
单作用和双
作用最大工作压力 70 巴
外螺纹：M26-
M45 最大负载力：3-10 千 N
柱塞直径：10-16 毫米
柱塞行程：6.5-10 毫米
---
