双作用液压铰接法兰 B1.829

单作用

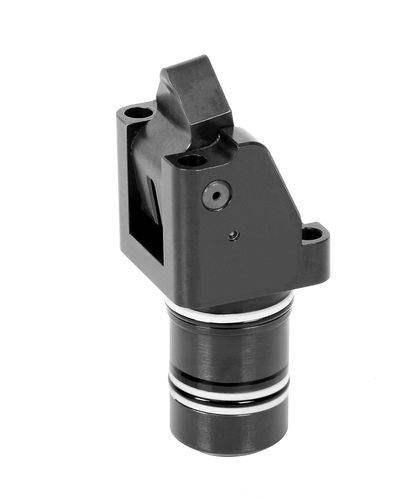

带扁平夹紧杠杆的铰链夹紧 优势 ● 最小尺寸 ● 部分浸入体 ● 无管安装 ● 夹具不受阻碍的装卸 ● 无侧负荷的工件 夹紧 ● 扁平夹紧杆可以旋转成小凹槽 ● 长 适用于工件的夹紧杆（空白） ● 夹紧杆位置的气动控制（标准只有双作用） ● 活塞杆金属刮刀边缘 ● 安装位置：任何 带扁平夹紧杆的铰链夹紧是用于油夹具的紧凑型液压夹紧元件 通过钻孔通道供应。 由于所需空间最小，带扁平夹紧杆的铰链夹紧特别适合用于安装液压夹紧元件的空间很小的夹具。 扁平夹紧杆允许加工仅高于夹紧点几毫米的表面。 双作用版本对于时间和循环依赖的安装具有优势，因为回程是在精确定义的时间内执行的，并且可以监控夹紧杆的气动位置。 典型应用包括： • 多个夹紧夹具与许多紧密布置的工件 • 卧式和立式加工中心中的旋转分位夹具 • 带气动位置监控的装配线， 单作用或双作用 最大工作压力 250bar 最大夹紧力：2,5-12 千牛 顿活塞直径：16-36 毫米 夹紧高度：23 + 1,5 /-1,2.. 41 + 2,8 /-2,3 毫米 夹紧范围：± 1,5-3 毫米
