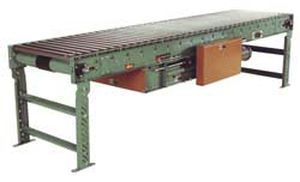

动力滚筒输送机 138LRC

卧式曲线运输

踩路辗： 1.9 " dia.到1-3/8 " dia. x 16 ga。 逐渐变细的路辗，式样138T; 1-3/8 " dia. x 18 ga。，与5/16 "不吉利的东西的式样138G，被镀锌的平直的正切路辗。 路辗中心： 1-9/16 "测量在里面半径单位。 压力捆： 提供传动带压力给上部踩路辗。 围绕： “B”部分Ｖ带。 紧线器： 螺丝口的可调整的滑车轮以维护皮带张力的平的闲人捆。 正切： 在90度单位的12个"两个末端; 在45度单位的18个"两个末端。 床： 6 " x 1-1/2 " x12 ga。 被形成的钢渠道框架。 轴承： 精确度支持末端轴，耐用，被润滑，与生铁住房的滚珠轴承单位。 路辗链子： 第50链子驾驶主动轴。 地板支持： 任意 马达驱动： 1/3 HP， 230/460/3， 60周期， ODP直角的齿轮马达，位于曲线的横切末端在床之下。 推进地点： 驾驶位于在曲线外面。 指定左手正切长度、右手正切长度和推进地点(“左手驱动”或“右手驱动”)。 注： 驾驶手确定与参考点位于在曲线外面。 对于模型从属驱动器(较少驱动)，指定主动轴地点。 容量： 300 lb。 共计分布的动荷。 速度： 60 FPM，恒定。
