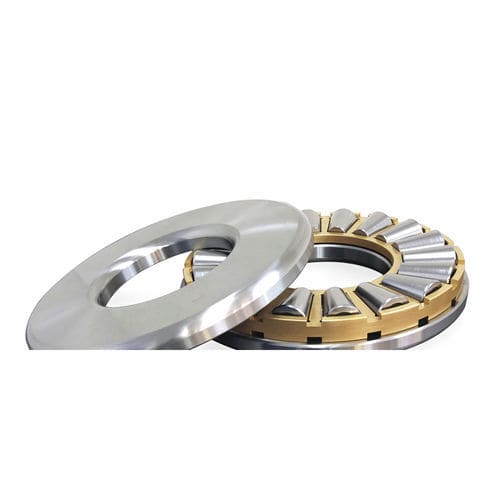

单向圆锥滚子推力轴承有几种设计。第一种配置的特点是有一个带锥形滚道的轴垫圈,一个两件式机加工的黄铜保持架,一排锥形滚子和一个平的外壳垫圈。它们只能适应一个方向的轴向力,并能接受轴和外壳之间的小偏心而不影响其性能。第二种设计有两个相同的锥形垫圈和一个两件式加工的黄铜保持架。当需要支持仅作用于一个方向的非常重的轴向载荷时,建议采用这种配置。根据要求,为了提高承载能力,可以提供全补设计。最后,TKSD轴承是用于旋压机构的圆锥滚子推力轴承,在这种情况下,在一个方向上有极重的轴向载荷。为了最大限度地提高承载能力,这种轴承通常是满装的(无笼)。此外,它们必须允许螺杆轴相对于支撑物的角度运动,而不对轴承的寿命产生负面影响。角度移动可以通过一个带锯齿的垫圈(轴或外壳垫圈)来实现。RKB可以提供合适的压力板。
TK1型
支持单向的轴向载荷
在轴垫圈上有锥形的滚道,在外壳垫圈上有平坦的滚道
两个垫圈上都有保持架引导
优化的滚子外形
TKSD1型
全套(无笼)设计,设计用于极高的轴向载荷
用于螺旋下降机构的特殊执行方式
凸形轴垫圈外表面(适用于凹形螺杆轴)。
设计用于容纳轴套表面的错位角度
---
