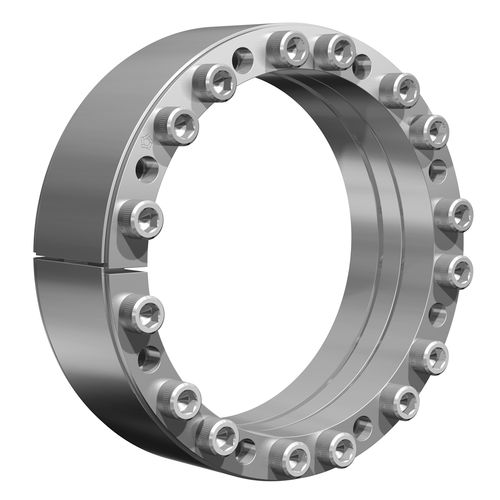

制动设备联轴器 RfN 7515齿轮用于传动装置用于传动轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 制动设备, 齿轮
- 用途
- 用于传动装置, 用于传动轴
- 其他特性
- 扭矩测量
- 固定
- 法兰
- 扭矩
最少: 4,299 Nm
(3,170.7797 ft.lb)最多: 1,300,152 Nm
(958,942.9035 ft.lb)
产品介绍
特别是针对弯矩传输设计的3部分锁紧组件，减少了锁紧组件本身的应力。可提供60至640毫米的尺寸。
产品特性
用于传递扭矩、轴向力的精密锁紧组件，特别为传递弯矩而优化，对夹持件的真实运行有特殊要求。
特点 - 通过长而平的锥体，RfN 7515锁紧组件可以传递扭矩、轴向力和弯曲载荷。在安装过程中，锁定组件和轮毂会发生轻微的轴向移动。
弯矩和径向载荷--可以传递综合载荷（请联系我们的技术部门寻求帮助）。
优秀的定心能力--具有相对宽的设计。
应用实例：
皮带鼓
齿轮
锁定组件的安装
T, Fax, pW和pN的值适用于安装在加油状态下的锁定组件。
表面处理
对于轴和轮毂孔，Ra ≤ 1,6 μm
公差
我们建议采用以下安装公差
轴：H8；轮毂：H8
---
