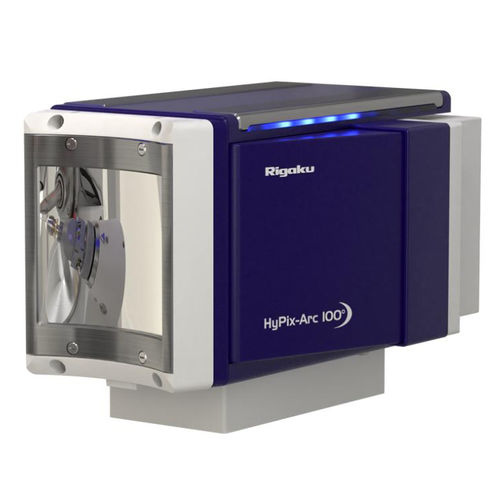

位置探测器 HyPix-Arc 100°

X 射线光子弓形

HyPix-Arc 100°是一种弯曲的混合光子计数（HPC）X射线探测器，用于单晶衍射应用。与平坦的HyPix 6000探测器相比，HyPix-Arc 100°提供了17°更大的捕获角度。在一次曝光中收集更多的数据，减少反射曲线的失真。HyPix-Arc 100°提供从边缘到边缘的100度角度覆盖。根据IUCr准则，这足以收集完整的单晶衍射数据，甚至从单一θ位置收集Cu Kα X射线波长的数据。高角度和低角度的数据在同一时间、同一条件下测量，以获得更好的比例，更快的数据和减少剂量时间。弯曲的检测器通过确保即使在晶体到检测器的短距离上，衍射光束也比平坦的几何形状更接近于垂直，从而将峰值失真降到最低。 像所有的HPC探测器一样，HyPix-Arc 100°为每个光子提供直接的X射线光子计数，单像素顶帽点扩散功能，没有读出噪声和暗噪声。100微米的像素尺寸可以更好地解决长单位单元的反射问题，并改善反射曲线分析。HyPix-Arc 100°具有100赫兹的高帧率，以及零死区模式，提供了最终的无误差快门数据采集。 HyPix-Arc 100°直接探测的优点是不需要闪烁器，像素的大小决定了点扩散函数，而不是有闪烁器的探测器上出现的膨胀。这意味着反射更清晰，更容易解决。
