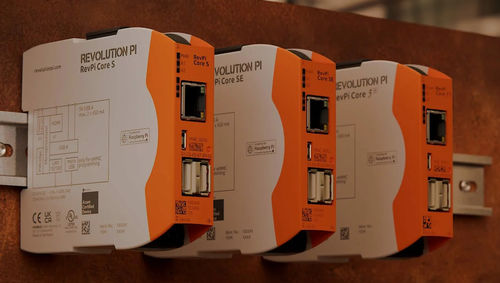

树莓派可编程控制器 RevPi Core series

以太网RS485USB接口

对于可以省略第二个以太网接口或 RS-485 端口等功能的项目，RevPi Core 在不牺牲扩展模块的情况下，为 RevPi Connect 提供了一种经济高效的替代方案。当前一代 RevPi Core 配备了 Raspberry Pi 计算模块 4S。与 RevPi Connect 一样，RevPi Core 也可以通过顶部安装的 PiBridge 连接器扩展 I/O 和网关模块。 RevPi Core S 和 RevPi Core SE 版本之间的区别很容易解释：两个版本都兼容 I/O 扩展模块，但只有 RevPi Core S 还可以使用 RevPi Gateway 进行扩展。 电源电路是 RevPi Core 最重要的部分之一。为了尽可能减少电源散热，我们使用了最先进的高效直流-直流转换器（总效率大于 80%）。这些转换器使用 24 V 直流输入（这是工业应用中的常见情况）来产生核心所需的所有电源电压。 但我们的 Core 模块不仅能在 20.4 V 至 28.8 V 的标准电源范围内运行，而且还能在低至 10.2 V 的输入电压*下运行。这意味着您甚至可以使用汽车电池或太阳能电池板作为电源。在 24 V 输入电压下，任何长达 10 毫秒的电源损耗都不会影响 RevPi Core 的运行（从两个 USB 端口消耗全部电流），甚至在没有 USB 负载的情况下长达 25 毫秒。输入电压和功能接地通过底部的重型连接器连接到 RevPi Core。
