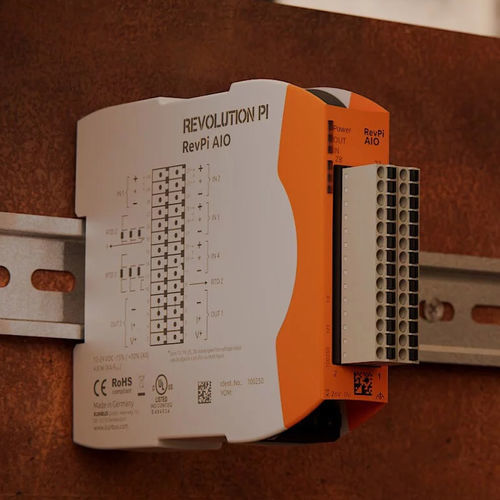

除了三种不同的数字输入/输出扩展模块外,还提供一种模拟输入/输出扩展模块。通过使用 RevPi AIO,Revolution Pi 系统可扩展 4 个模拟输入、2 个模拟输出和 2 个 RTD 通道。与所有输入/输出模块一样,RevPi AIO 的前端有一个 28 针输入/输出连接器。输入、输出和 RTD 通道相互之间以及与逻辑电路之间都是电气隔离的。RevPi AIO 具有符合 EN 61131-2 要求的抗干扰保护,可在 -30 °C 至 55 °C 的环境温度下运行。此外,模拟量 I/O 模块还通过了 UL 认证(UL-File-No.)
RevPi AIO 具有 4 个模拟输入端,用于连接模拟传感器(如液位或接近传感器)。支持电压和电流输入范围:
电压输入范围
0 - 5 V
0 - 10 V
+/- 5 V
+/- 10 V
电流输入范围
0 - 20 mA
0 - 24 mA
+/- 25 mA
RevPi AIO 具有 2 个分辨率为 16 位的模拟输出,用于连接模拟执行器。支持电压和电流输出范围:
电压输出范围
0 - 5 V
0 - 10 V
+/- 5 V
+/- 10 V
0 - 5.5 V
0 - 11 V
+/- 5.5 V
+/- 11 V
电流输出范围
0 - 20 mA
0 - 24 mA
---
