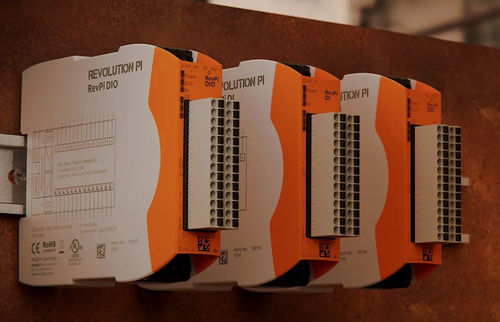

数字I/O模块 RevPi series

16数字输入16数字输出14数字输出

要将 Revolution Pi 变为工业控制单元，可将各种数字 I/O 模块连接到基础模块 RevPi Core。I/O 模块有三种版本。所有模块的前端都有相同的 28 针 I/O 连接器（连接器有两排，每排 14 针--提供两个合适的 14 针插座连接器，带弹簧夹触点，可连接最大 1.5 mm² 的绞合连接线）。除了带有 14 个数字输入和 14 个数字输出的标准版本外，还有两个特殊版本，分别带有 16 个数字输入或 16 个数字输出。 所有版本的 PiBridge 逻辑电路与输入和输出之间都有电隔离（600 VRMS 隔离电压）。RevPi DIO 版本的输入和输出之间也有电隔离。所有版本均符合 EN 61131-2 的抗干扰要求，可在 -40 °C 至 55 °C 的环境温度和最高 93% 的相对湿度下运行。此外，所有数字量 I/O 模块均通过 UL 认证（UL-File-No.） 直流输入的电压阈值为 24 V，符合 EN 61131-2 1 类和 3 类输入定义。输入电流最大为 2.4 mA。12 V 输入未定义此规范，因此我们无法测试是否符合要求。但阈值会随着电源电压的降低而合理降低。如果电源电压降至 9 V 以下，就会向 RevPi Core/Connect 发出警报。这表明输入值不可靠，不再符合 24 V 数字输入的标准。
